有线电视分配器是有线电视传输系统中一种重要的器件，在每个有线电视系统中有线电视分配器都是不可缺少的，

     有线电视分配器的作用：

     其一、是将一路信号功率平均分配给几路或者十几路（通常分为：二分配器，三分配器，四分配器，六分配器，八分配器，十分配器，十二分配器，十四分配器，十六分配器）等。

     其二、是将输入、输出端倒过来使用，可将二路、三路信号或者16路信号混合起来。

     在上述两种作用中，使用的最多的是第一种，即平均分配功率

    在系统中，分配器的每一个输出端不要空载也不要短路，应该保证阻抗匹配。

    分配器的类型：可以分为过流和不过流两种，过流的分配器适用于60V集中供电的传输系统，不过流就普通线路

    有线电视分配器的技术特性：

    1 分配损耗L：也就是分配器输入端和输出端的信号电平差，单位是dB. (2分配 3dB  3分配 5dB   4分配8dB)

    2 隔离度S  一般要求大于20dB

    3 输入阻抗和输出阻抗 75欧姆

    4 电压驻波比 1.1~1.7 之间

    5 工作频率范围  ：现在一般设计在5~1000MHz

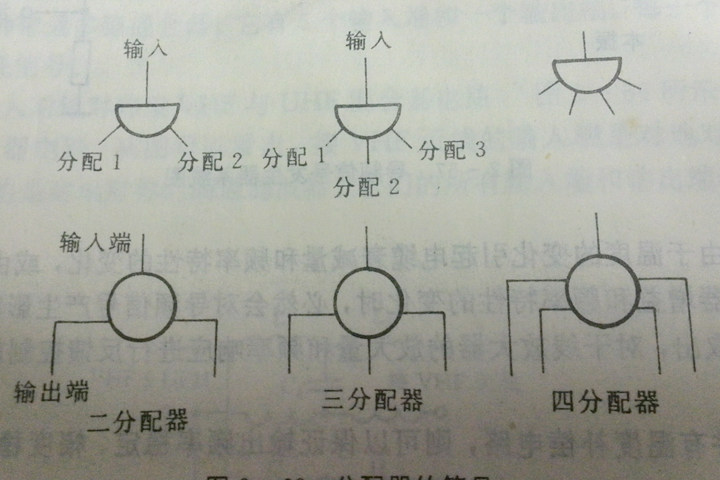

    有线电视分配器设计图纸符号如下
