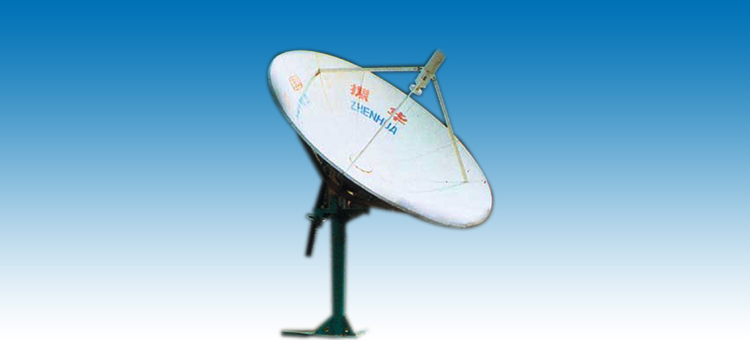

3米铝合金板状天线，3.0m satellite antenna
- 产品品牌 振华
- 产品型号 ST-10 3
- 产品描述
3m卫星电视接收天线主要有两种型号，即ST-3-C和ST-3-KU型。 其中：ST-3-C型采用主焦前馈天线系统。反射面由铝合金薄板冲压成型的面板组成，台型波纹喇叭馈电，线极化接收，用于 C 频...
产品名称： 3米抛物面天线 ， 3m satellite antenna
产品型号：ST-3米
产品描述：
3m卫星电视接收天线主要有两种型号，即ST-3-C和ST-3-KU型。
其中：ST-3-C型采用主焦前馈天线系统。反射面由铝合金薄板冲压成型的面板组成，台型波纹喇叭馈电，线极化接收，用于 C 频段的卫星电视接收。
ST3-KU 型采用环焦式格里高利天线系统，波纹喇叭馈电，反射面为铝合金薄壳结构，用于Ku频段的卫星电视接收。
支撑机构为立柱式俯仰方位型座架，一般采用手动控制。
天线表面热喷锌或涂有机涂层保护。
天线具有电气性能优越、结构造型美观、抗风性能好等特点。
3米卫星天线产品技术数据
|
名称 |
产品型号 |
备 注 |
||
|
ST-3-C |
ST-3-KU |
|||
|
工作频率（ GHz ） |
3.4 ～ 4.2GHz |
11.7 ～ 12.75GHz |
|
|
|
天线口径（ m ） |
3 |
3 |
|
|
|
天线型式 |
主焦前馈 |
环焦后馈 |
|
|
|
天线增益（ dBi ） |
39.7 |
49.1 |
|
|
|
第一旁瓣（ dB ） |
-14 |
-14 |
|
|
|
广角旁瓣包络（ dB ） |
32-25lg θ |
32-25lg θ |
|
|
|
驻波系数 |
1.3 |
1.3 |
|
|
|
天线噪声温度（ K ） |
43 |
≤ 55 |
|
|
|
极化方式 |
线极化 |
圆极化可转线极化 |
|
|
|
交叉极化鉴别率 |
27 |
27 |
|
|
|
馈线接口方式 |
法兰盘 FD-40 |
法兰盘 FD-120 |
|
|
|
驱动方式 |
手动 |
|
||
|
天线 |
方位 |
0 °～ 360 ° |
|
|
|
|
||||
|
调整 |
||||
|
|
||||
|
范围 |
俯仰 |
0 °～ 90 ° |
|
|
|
环境温度 |
-30 ℃～ +55 ℃ |
|
||
|
抗风能力 |
8 级风正常工作， 10 级风降精度工作， 12 级风不破坏（天线朝天锁定） |
|
||
|
寿命 |
10 年 |
|
||
特别提示：本公司所销售的卫视器件只销售给具备收视资格的单位，即军队、广播电视台站，气象、证劵公司，以及办理收视许可证的酒店、宾馆等。
