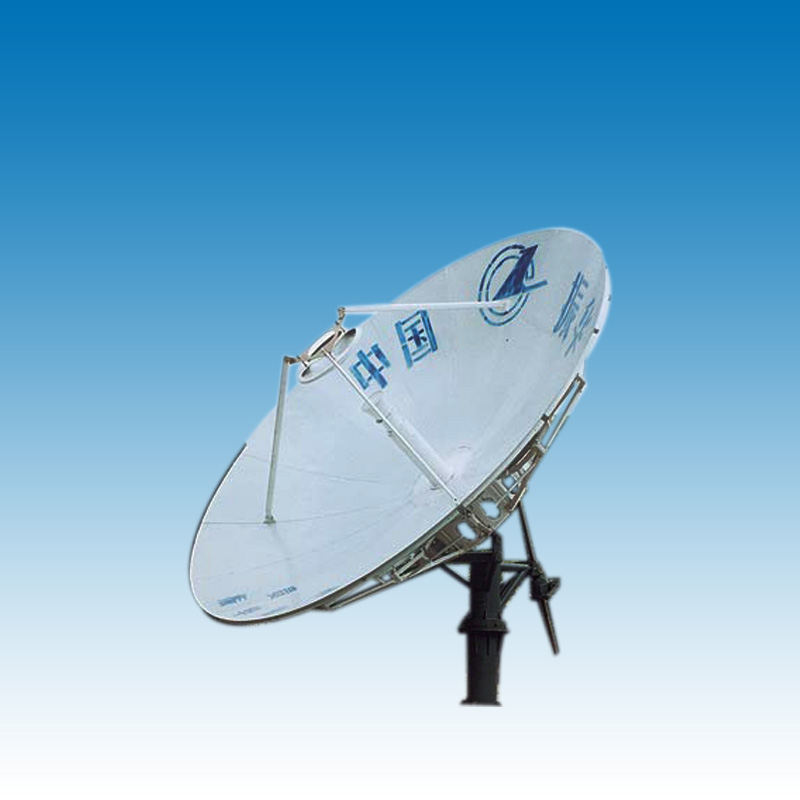

2.4米抛物面天线，铝合金板状天线，2.4M satellite antenna
- 产品品牌 鼎铭/振华
- 产品型号 T-7.2
- 产品描述
2.4米板状卫星电视接收天线是用于 C 频和 Ku 频段的 2.4m 卫星电视接收。 ...
产品名称：板状抛物面卫星天线
产品型号：2.4米卫星接收天线
产品描述：
2.4米板状卫星电视接收天线是用于 C 频和 Ku 频段的 2.4m 卫星电视接收。
2.4米板状卫星天线采用主焦前馈系统，台型波纹喇叭馈电。
2.4米板状卫星天线反射面用铝合金薄板整体旋压成型，无线支撑机构为俯仰方位型座架。
按市场的需要用户的要求，座架可分为方柱、转盘支架等形式。通常情况下为立柱式，手动控制。天线表面热喷锌或涂有机涂层保护。
这类天线的特点是：性能好，一般都达到或超过了国家标准规定的相应产品的指标要求；天线造型美观大方，精度高，使用维护方便。
2.4米天线产品数据
|
参数名称 |
产品型号 |
备 注 |
||
|
ST-2.4-C |
ST-2.4- KU |
|||
|
工作频率（ GHz ） |
3.4 ～ 4.2GHz |
11.7 ～12.75GHz |
|
|
|
天线口径（ m ） |
2.4米 |
2.4米 |
|
|
|
天线型式 |
主焦前馈 |
主焦前馈 |
|
|
|
天线增益（ dBi ） |
37.72 |
≥ 47.0 |
|
|
|
第一旁瓣（ dB ） |
≤ -14 |
|
||
|
广角旁瓣包络（ dB ） |
32-25lg θ |
|
||
|
驻波系数 |
1.3 |
≤ 1.30 |
|
|
|
天线噪声温度（ K ） |
43 |
55 |
|
|
|
极化方式 |
线极化 |
线极化 |
|
|
|
交叉极化鉴别率 |
25 |
30 |
|
|
|
馈线接口方式 |
法兰盘 FD-40 |
法兰盘 FD-120 |
|
|
|
驱动方式 |
手动 |
|
||
|
天线 |
方位 |
0 °～ 360 ° |
|
|
|
|
||||
|
调整 |
||||
|
|
||||
|
范围 |
俯仰 |
0 °～ 90 ° |
|
|
|
环境温度 |
-30 ℃～ +55 ℃ |
|
||
|
抗风能力 |
8 级风正常工作， 10 级风降精度工作， 12 级风不破坏（天线朝天锁定） |
|
||
|
寿命 |
10 年 |
|||

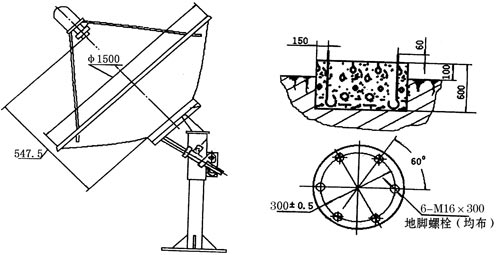

基础示意图
