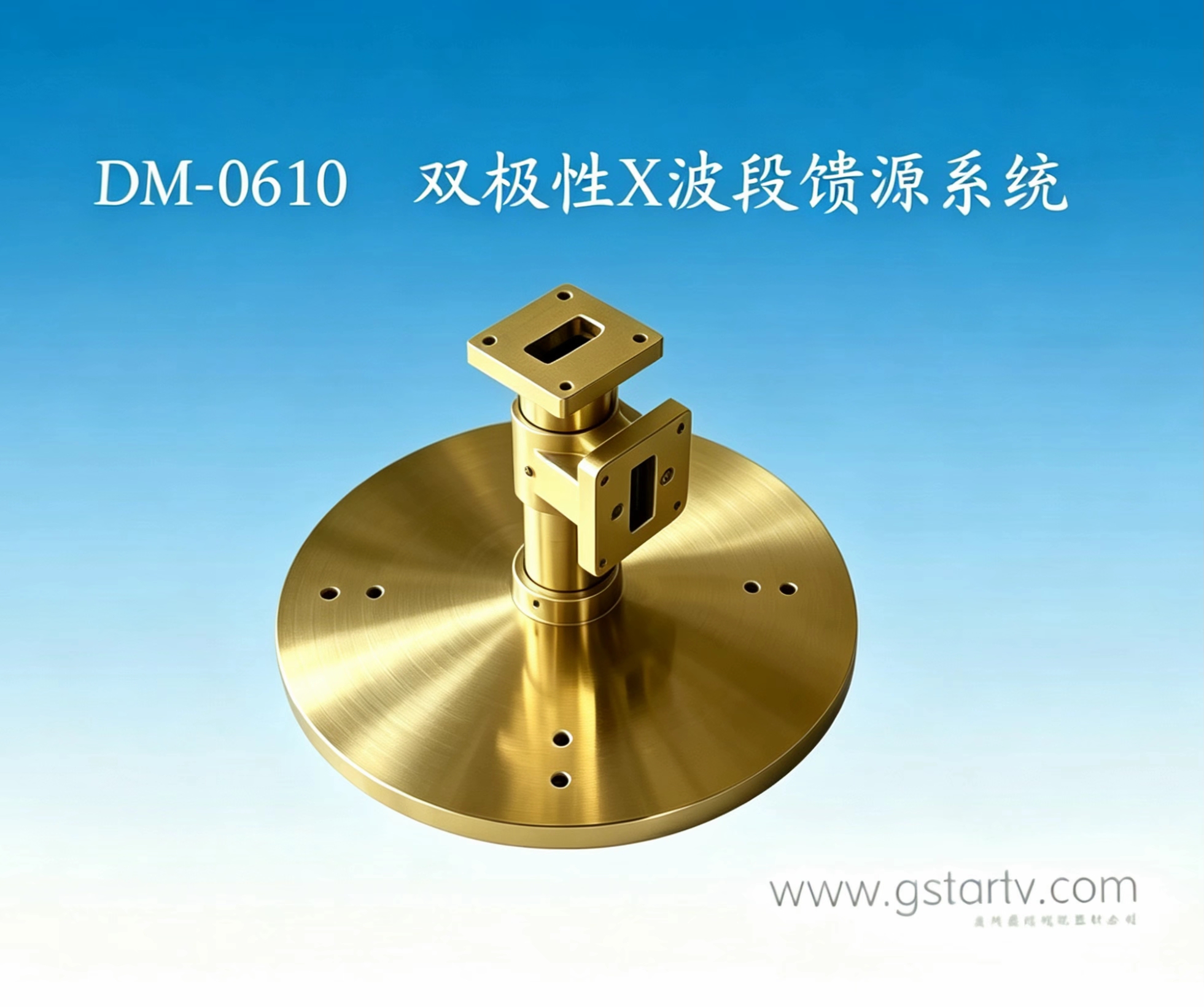

产品名称：双极性X波段馈源系统    X波段双圆极化馈源

产品型号：GSTAR-DM0610

产品简介：

1. 双极化独立端口设计
采用正交双脊波导结构，集成水平/垂直双线极化两路独立馈电端口，两路极化高度隔离，可同时收发两路正交信号，兼容合成圆极化（左旋/右旋）工作模式，适配卫星测控、雷达跟踪、地面站接收场景。
2. X波段宽带适配，阻抗匹配优异
基于平面波纹盘集波器（也可以做成偏馈场景的喇叭集波器），拓宽单模工作带宽，频段覆盖完整X波段区间；腔体精密铣削一体成型，阻抗平滑过渡，全频段驻波控制优异，信号反射损耗低，功率传输效率高。
3. 高极化隔离、低交叉极化干扰
正交极化端口内置隔板极化器，端口隔离度≥36dB，半功率波束范围内交叉极化抑制优于-30dB，波束对称性好，适配抛物面天线1.8~4.5米前馈（F/D 0.34~0.40）焦面照射，口径利用效率高。
4. 全金属黄铜精密腔体，结构稳定
整体采用黄铜材质数控加工，表面抗氧化处理，机械强度高、热稳定性好；法兰标准化接口，安装定位精准，支持长时间户外、车载、船载动中通等严苛工况，高低温环境下电气性能漂移极小。
5. 波束均衡，适配反射面天线照射
波纹槽口径优化赋形，方向图平顶度佳，照射抛物面时边缘锥度合理，兼顾天线增益与副瓣抑制，适合卫星通信、深空测控、气象雷达、遥感接收系统配套使用。
6. 收发兼容，高低功率通用
既可用于低噪声接收前端搭配LNB，这款X波段馈源也可以搭配波同转换器用作测控、也可支持中功率发射场景，单端口峰值耐受功率满足常规地面站使用，集成密封结构，防水防尘。

关键参数指标

1. 基础频段
工作频段：8.0 ~ 9.0 GHz（标准X波段）可拓展6~10GHz
极化方式：双线性极化（H/V），j加极化片或者双圆极化器可合成LHCP/RHCP圆极化
型号：DM-0610
2. 电气性能
电压驻波比（VSWR）：全频段 ≤ 1.5:1
端口极化隔离度：≥ 36 dB
交叉极化电平：HPBW内 ≤ -30 dB
典型增益：12~16 dBi（随频率递增）
半功率波束宽度（HPBW）：E面/H面匹配抛物面焦径比，均衡对称
端口接口：标准波导法兰 / N型同轴接口（可选）
峰值功率容量：≥ 100W（连续波可选扩容）
3. 结构与环境
主体材质：黄铜精密机加工
适用抛物面F/D：0.35 ~ 0.45
工作温度：-40℃ ~ +70℃
防护等级：IP64（可选密封防水）
安装方式：底部圆盘法兰固定，俯仰方位可调底座适配
4. 典型应用场景
此X波段馈源卫星地面接收站、船载动中通天线、X波段跟踪雷达、深空测控接收系统、电磁暗室测试辐射源。
