拆卸式铝合金网状天线,Collapsible Antenna.VSAT天线，通讯天线
- 产品品牌 鼎铭视讯
- 产品型号 GSTAR-DM60/90/120
- 产品描述
铝合金网状天线的应用覆盖民用通信、航天工程、工业场景等多元领域：民用通信：广泛应用于微波通信、无线网桥、卫星通信等场...
产品名称：拆卸式卫星通信天线，Collapsible Antenna.VSAT天线
产品型号：DM60/90/120
产品概述：
GSTAR品牌DM60/90/120系列拆卸式抛物面网状天线的是一种利用抛物面反射器聚焦电磁波的定向天线，其典型结构包含抛物面反射器（负责反射电磁波）、馈源（位于抛物面焦点，用于发射或接收电磁波）等关键部件

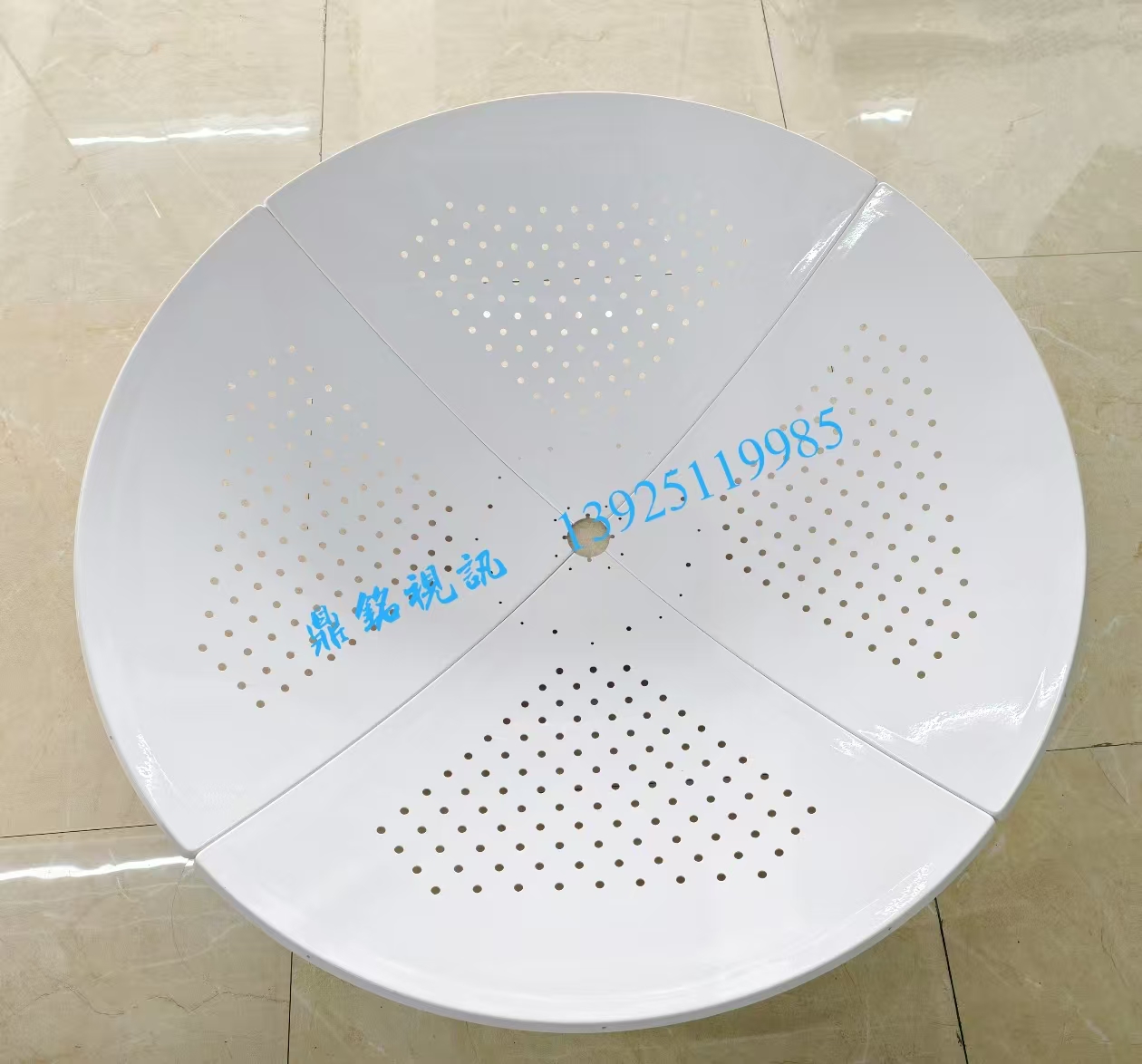

整体呈圆形抛物面形态，表面分布着规则的孔洞（抗风、散热、减重等工艺场景设计需求）；可根据工作频率匹配合适网孔
中心区域有明显的馈源安装位（用于放置馈源，如喇叭天线等），是天线聚焦电磁波的核心位置。可扩展升级三或四条支架式馈源支撑杆及配套夹具
采用厚度约1.8mm铝板高精度模具加工而成
工作机制与应用场景
GSTAR品牌DM60/90/120系列拆卸式抛物面网状天线工作原理基于抛物面的几何聚焦特性：
发射模式下，馈源发出的球面波经抛物面反射后，会汇聚成方向性极强的平面波向远处传播；
接收模式下，平行入射的电磁波经抛物面反射后，会聚焦到馈源处，实现信号的有效收集。
GSTAR品牌DM60/90/120系列拆卸式抛物面网状天线因高增益、窄波束特性，广泛应用于卫星通信、雷达探测、射电天文观测等领域，是实现远距离定向通信与信号接收的关键设备
技术数据
| 型号Model | DM40 | DM60 | DM90 | DM120 | |
| 频率范围Frequency range-MHz | 0.47~23GHz UHF L、S、C、X、Ku、Ka | ||||
| 带宽Bandwidth-MHz | 根据馈源工作频率带宽 | ||||
| 焦径比F/D | 0.38 |
|
|||
| 增益Gain-dBi | 26 | 28 | 36 | 40 | |
| 水平面波瓣宽度Horizontal Beamwidth-° | 15 | ||||
| 垂直面波瓣宽度Vertical Beamwidth-° | 20 | ||||
| 前后比F/ B Rati-dB | ≧31 | ||||
| 电压驻波比VSWR | 1.2~2.0 | ||||
| 标称阻抗Nominal impedance-Ω | 50 | 50 | 50 | 50 | |
| 极化方式Polarization | V垂直/水平H或L、R | ||||
| 最大功率Maximum power-W | 100 | 100 | 100 | 100 | |
| 尺寸Dimensions-m | 378x290mm | 600mm | 900mm | 1200mm | |
| 重量Weight-kg | 5 | 8 | 14 | 20 | |
| 抗风强度Rated Wind Velocity-m/s | 200km/h | ||||
| 接头型号Connector | 由馈源输端口决定是法兰还是链接头 | ||||
| 支撑直径Mounting Mast Diameter-mm | 根据需求搭配座架与立柱 | ||||
技术优势与性能表现
铝合金网状天线在通信参数与工程应用中展现出独特价值：
通信参数优化：通过网状结构设计，可精准调控增益、波束宽度、前后比等关键参数，满足不同通信场景的信号聚焦与方向性需求；
工程适应性：网状结构的柔性与轻量化特性，使其在高空、移动载体等复杂环境下的安装与维护更具可行性；
成本与性能平衡：在保证电磁性能的前提下，铝合金网状天线的成本远低于陶瓷、PTFE高频板等高端材料天线，是中低端通信场景的优选方案。
三、典型应用领域
铝合金网状天线的应用覆盖民用通信、航天工程、工业场景等多元领域：
民用通信：广泛应用于微波通信、无线网桥、卫星通信等场景，如5G基站、企业级无线网络的信号发射/接收；
航天工程：部分航天器（如中继卫星）采用铝合金网状天线实现远距离信号传输，其轻量化特性契合航天器减重需求；
工业场景：在工业无线网络、物联网通信中，铝合金网状天线凭借成本与性能优势，成为工业级通信设备的主流选择。
