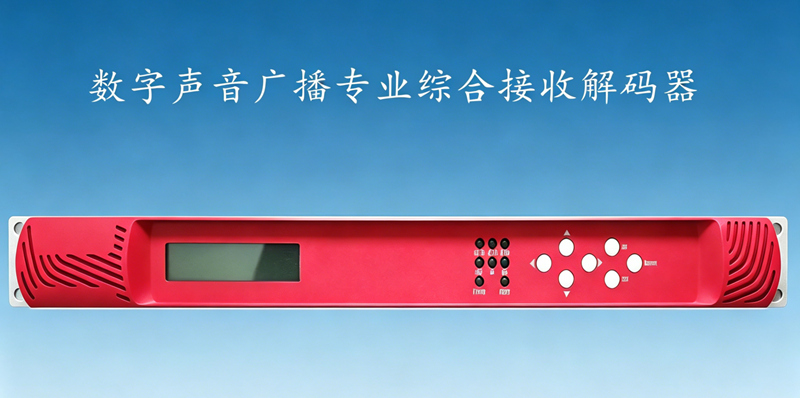

DM-2300CDR数字声音广播专业综合接收解码器
- 产品品牌 鼎铭GSTAR
- 产品型号 DM2300-CDR
- 产品描述
DM2300-CDR数字声音广播专业综合接收解码器是我们公司研发的卫星综合接收解码设备...
产品名称：数字声音广播专业综合接收解码器
产品型号：DM2300CDR
产品简介：DM2300-CDR数字声音广播专业综合接收解码器是我们公司研发的卫星综合接收解码设备。此设备采用标准1U机箱设计。该设备支持1路Tuner（DVB-S MPEG-2）接收及环出、1路双声道模拟音频输出和1路AES/EBU数字音频输出，支持控制左/右声道交换和混音输出。该设备支持2路独立的ASI输入和1路千兆IP输入；同时该设备还支持2路ASI输出。该设备主要用于CDR系统中接收音频信号。对接并兼容国内的CDR发射机。
产品特点：
v 支持1路Tuner接收（DVB-S MPEG-2）及环出
v 支持2路ASI输入
v 支持2组（2路）ASI输出
v 支持2路千兆IP输入
v 支持1路双声道模拟音频输出和1路AES/EBU数字音频输出
v 支持TCP/SNMP管理接口，可实现远程控制
v 支持7×24小时连续运行的能力
v 支持液晶显示&按键操作，远程控制和网络Web管理
v 支持Web网络升级
技术数据：
|
输入 |
2组ASI输入（BNC接口） |
|
|
1路千兆IP输入（UDP） |
||
|
1路Tuner输入（F头） |
||
|
ASI输出 |
2路ASI输出（BNC接口） |
|
|
解码输出 |
1路双声道模拟音频输出（卡侬头） |
|
|
1路AES/EBU数字音频输出（卡侬头） |
||
|
支持音频解码格式：MPEG 1 layer II、AAC、DRA |
||
|
输入频率范围 |
950MHz～2150MHz |
|
|
输入阻抗 |
75Ω（F型英制插座） |
|
|
输入电平范围 |
-65dBm～-25dBm |
|
|
解调方式 |
QPSK，能同时用于SCPC和MCPC方式 |
|
|
字符率 |
2～45MS/S |
|
|
噪声特性Eb-No门限值 |
≤3.5dB（FEC=3/4） |
|
|
模拟音频输出电平 |
最大模拟输出电平+22dBm |
|
|
幅频特性 |
20Hz～20KHz±0.5 dB |
|
|
谐波失真 |
≤0.5% |
|
|
不加权S/N |
-75 dB |
|
|
左右声道电平差 |
0.3dB |
|
|
左右声道串扰 |
-85 dB |
|
|
左右声道相位差 |
≤2° |
|
|
模拟音频输出接口 |
XLR（平衡600Ω） |
|
|
数字音频输出格式 |
AES/EBU |
|
|
数字音频输出接口 |
XLR（平衡 110Ω） |
|
|
TS流输出格式 |
ASI，BNC（75Ω） |
|
|
模拟音频输出电平 |
最大模拟输出电平+22dBm |
|
|
系统 |
支持液晶&按键操作，Web网络管理，中英文显示 |
|
|
支持远程网络升级 |
||
|
通用 |
尺寸 |
482mm×300mm×44.5mm |
|
温度范围 |
0~45℃(工作)，-20~80℃(存储) |
|
|
电源要求 |
100V～240V AC, 50/60Hz |
|
|
功耗 |
<20W |
|
|
湿度 |
10%~90% |
|
