Ka波段波导同轴转换器 WR42 to 2.92mm Femal

更新:2024/9/12 15:02:40      点击:
  • 产品品牌   鼎铭
  • 产品型号   GSTAR-WR42
  • 产品描述

    GSTAR-WR42N KA波段同轴波导转换器具有频带宽、插损低、驻波小等特点,频率最高可达27GHz,性能指标优异,有正交 90°波导同轴转换器和端接 180°波导同轴转换器。...

产品介绍

Ka波导同轴转换器

产品名称:Ka波段波导同轴转换器

产品型号:GSTAR-WR42N

产品概述:

GSTAR-WR42N KA波段同轴波导转换器具有频带宽、插损低、驻波小等特点,频率最高可达27GHz,性能指标优异,有正交 90°波导同轴转换器和端接 180°波导同轴转换器。

产品数据:

电气与环境性能Electrical & Environmental
频率范围Frequency Range 17-26.5GHz
阻抗Impedance 50ohm
电压驻波比VSWR 1.2max
平均功率input Avg Power 10W @25°C
峰值功率Peak Power 3000W
插入损耗nsertion Loss 0.25dBmax

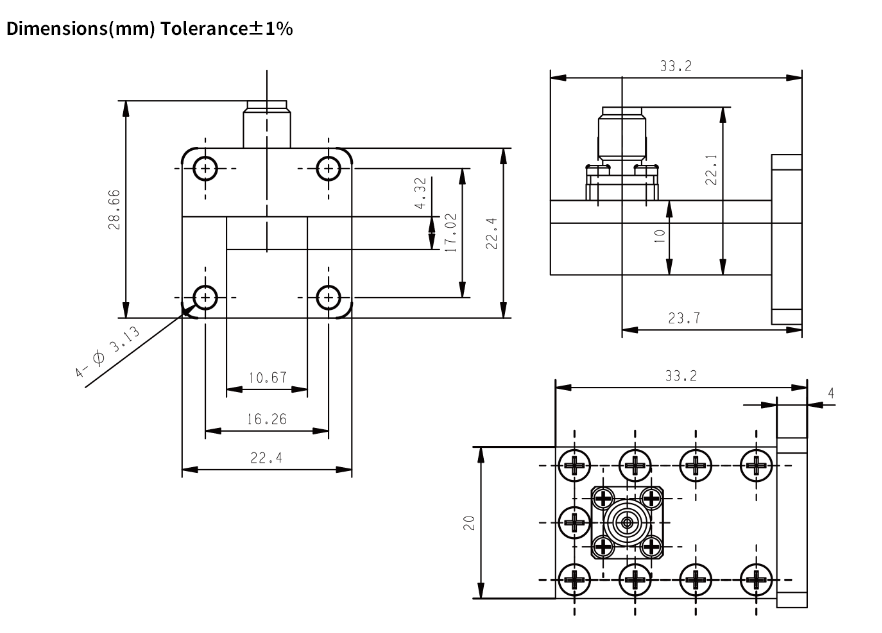

产品和材料信息Mechanical & Product Information
产品型号Product Number GSTAR-WR42N
主体结构Body Geometry 正交Right Angle
波导主体Waveguide Body Aluminum, grey painted
波导及法兰Waveguide WR42(BJ220),FBP220(UBR)正方形法兰
同轴主体Connector Body Passivatedstainless steel
同轴连接器Coax Connector N SMA可选
内腔/内导体Coax Connector Gold plated beryllium copper
工作温度Operating Temp -40°C to 70°C
净重Net Weigh 实际重量约50g

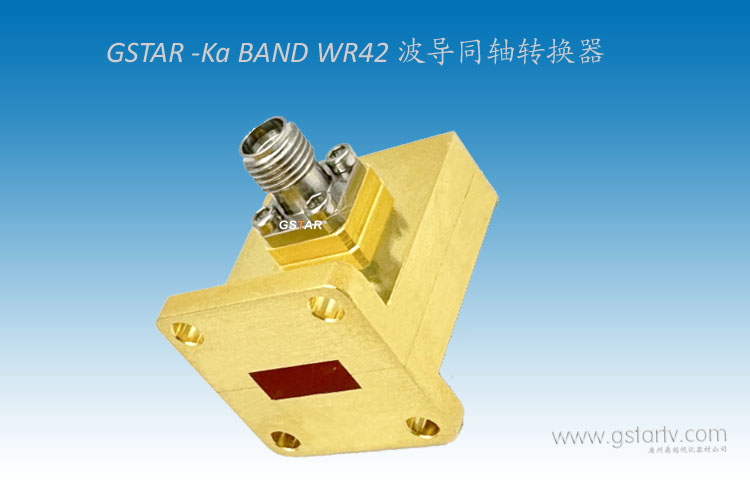

Ka波段波导同轴转换器

我们现能提供100+ 款波导同轴转换器,分为矩形波同和双脊波同两大类,覆盖 WR10到WR1150,WRD110到WRD840 在内的几十种常见波导类型以及常用的法兰类型,产品支持定制。
