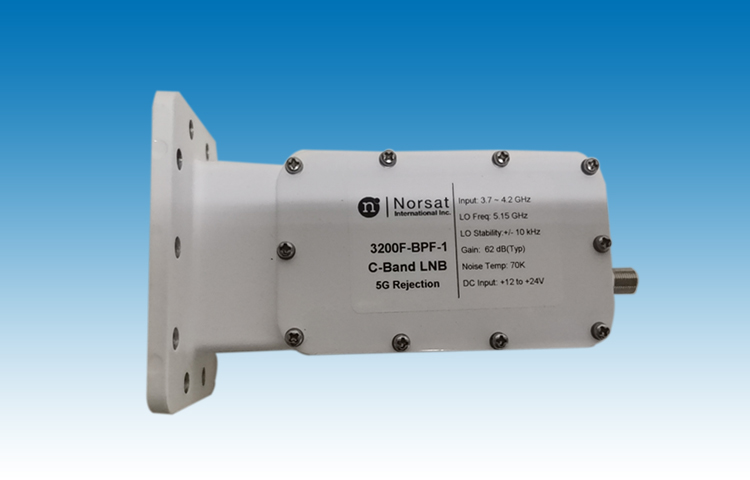

Norsat 3200F-BPF-1抗5G干扰高频头，3200N-BPF-1滤波高频头 ,3200F-BPF-1内嵌滤波卫星高频头
更新：2020/12/3 1:47:45 点击：
- 产品品牌 Norsat
- 产品型号 3200-BPF-1
- 产品描述
3200-BPF-1抗5G干扰高频头 :该系列C波段锁相环(PLL)低噪声下变频器(LNB)可以在不影响性能的前提下,可将5G干扰信号降至-20 dBm。 3200-BPF-1款高性能LNB与No...
产品介绍
产品名称：抗5G干扰高频头（内嵌滤波器高频头）
产品型号：3200-BPF-1,3200N-BPF-1
产品描述：
3200-BPF-1抗5G干扰高频头 :该系列C波段锁相环(PLL)低噪声下变频器(LNB)可以在不影响性能的前提下,可将5G干扰信号降至-20 dBm。
3200-BPF-1款高性能LNB与Norsat的BPF-C滤波器配合使用具有更好的抑制效果。
3200-BPF-1抗干扰滤波一体化高频头可以选择N型或F接头输出，N型输出噪声系数45°K，F型输出70°K
根据上图选择适合自己的型号
技术指标：
| KEY SPECIFICATIONS | |
| Product Family | 3200-BPF-1 Series |
| Band | C-Band |
| LO Type | PLL |
| # of onboard LOs | Single-band |
| LO Stability | ± 10 kHz max. |
| Input Frequency - Band 1 | C-Band: 3.700 - 4.20 GHz |
| Output Frequency 1 | L-Band: 950 - 1450 MHz |
|
|
|
| RF SPECIFICATIONS | |
| LO Frequency 1 | 5.15 GHz |
| Phase Noise @ 1KHz offset | -80 dBc/Hz |
| Phase Noise @ 10KHz offset | -85 dBc/Hz |
| Phase Noise @ 100KHz offset | -95 dBc/Hz |
| Conversion Gain | 55 - 70 dBm |
| Input VSWR | 2.5 : 1 max. |
| Output VSWR | 2.5 : 1 max. |
| Output P1dB compression point | 9 dBm |
|
|
|
| ELECTRICAL SPECIFICATIONS | |
| Power Requirements | 12 - 24 V |
| Current Drain | 300 mA max. |
|
|
|
| INTERFACE SPECIFICATIONS | |
| RF Input Connector | CPR 229G |
| RF Output Connector | F-75 Ohm |
|
|
|
| ENVIRONMENTAL SPECIFICATIONS | |
| Temperature - Operational | - 40 to + 60˚C |
|
|
|
| PHYSICAL SPECIFICATIONS | |
| Dimensions (L x W x H) | 144 x 70 x 98 mm |
| Weight | 0.5 kg |
可以根据第二图选型数据匹配型号的内嵌滤波器抗5G干扰高频头，部分现货，批量订货货期约30~70个工作日
