GKF-6100双极化卫星高频头,嘉顿KU波段卫星高频头

更新:2016/5/30 23:09:40      点击:
  • 产品品牌   GARDINER
  • 产品型号   GKF-6100
  • 产品描述

    嘉顿卫星高频头之GKF-6100 KU波段双极性单输出馈源一体化卫星高频头,具有高灵敏、高增益、低噪声系数、低相位噪声等特点,完全适合卫星数字电视接收要求; ...

产品介绍

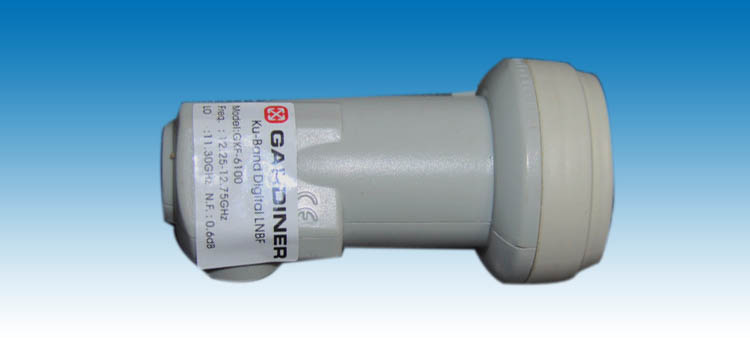

GKF-6100卫星高频头


产品名称:KU波段双极化单输出一体化降频器(卫星高频头
产品型号:GKF-6100

产品简介:

嘉顿卫星高频头之GKF-6100 KU波段双极性单输出馈源一体化卫星高频头,具有高灵敏、高增益、低噪声系数、低相位噪声等特点,完全适合卫星数字电视接收要求;
GKF-6100偏馈式双本振高频头,适用于Ku偏馈式天线;
GKF-6100采用静电喷涂的高质塑料外壳,典雅、美观;
已完全通过国家专业机构检测认证,均已大量广泛应用于CATV前端系统和家用卫星接收单站中。

技术指标:

频率范围 12.25~12.75GHz
输出频率 950~1450MHz
增益 60Db (type)
增益平坦度 ±0.5dB/27MHz
本振频率11.3GHz

本振稳定度 ±500KHz
本振相位噪声 -60dBc/Hz (@1KHz);-80dBc/ Hz(@10KHz);-100dBc/Hz (@100KHz)
噪声系数 0.6dB
交叉隔离度 27Db (min.)
寄生输出 -60dBc (max.)
输出端电压驻波比 2.0:1 (max.)
1dB增益压缩点输出功率 0.0dBm (min.)
镜像抑制 50dB
极化方式选择 11.5V~14.2V垂直极化;15.8V~19.0V水平极化(零刻度与地面垂直时)
电源供电 10~24V PC,180mA (max.)
工作温度 -30~60℃

本公司所销售的GARDINER品牌卫星高频头 系列:KU波段,GKF-4100,GKF-8100,GKF-6100 等型号 具体请来电洽询,均保修一年,雷击与人为损坏除外!
