Gstar-12 3.7米网状天线,微波天线,通信天线, Mesh antenna, Mesh dish antenna

更新:2020/11/28 17:40:30      点击:
  • 产品品牌   Gstar 鼎铭
  • 产品型号   Gstar-12 3.7m
  • 产品描述

    3.7米铝合金网状卫星天线,具备优越性能,如:铝合金网制造采用国际标准 S/C /Ku兼容超高精度超高性能 快捷安装防腐 防锈 可靠耐用...

产品介绍

3.7米网状天线


产品名称:铝合金网状抛物面天线

产品型号:Gstar-12C/KU(3.7米)

产品简介

       铝合金网状MMDS微波接收天线,具备优越性能,如:铝合金网制造采用国际标准 S/C /Ku兼容超高精度超高性能 快捷安装防腐

防锈 可靠耐用 具备如下特色:

   豪华设计:Gstar-12C/KU  3.7m网状天线选用国际流行的黑色网状设计,表层采用最新型哑光喷涂工艺处理,外形豪华美观,历久常新更使阁下的建筑增添气派。

   S/C/Ku兼容网面采用美国设计的高强度S/C/KU铝合金网制造,确保接收各频段的最佳性能。

  三重防锈防腐蚀处理
Gstar-12C/KU  3.7m网状天线所有钢件均采用"磷化"、"电镀"、"耐候户外型树脂喷涂"三重防腐处理达到密封防锈力特强,即使耐锈的铝合金表层也采用喷涂处理,最适合沿海地区暴露在腐蚀性海风的环境下使用。

快速简易安装设计:

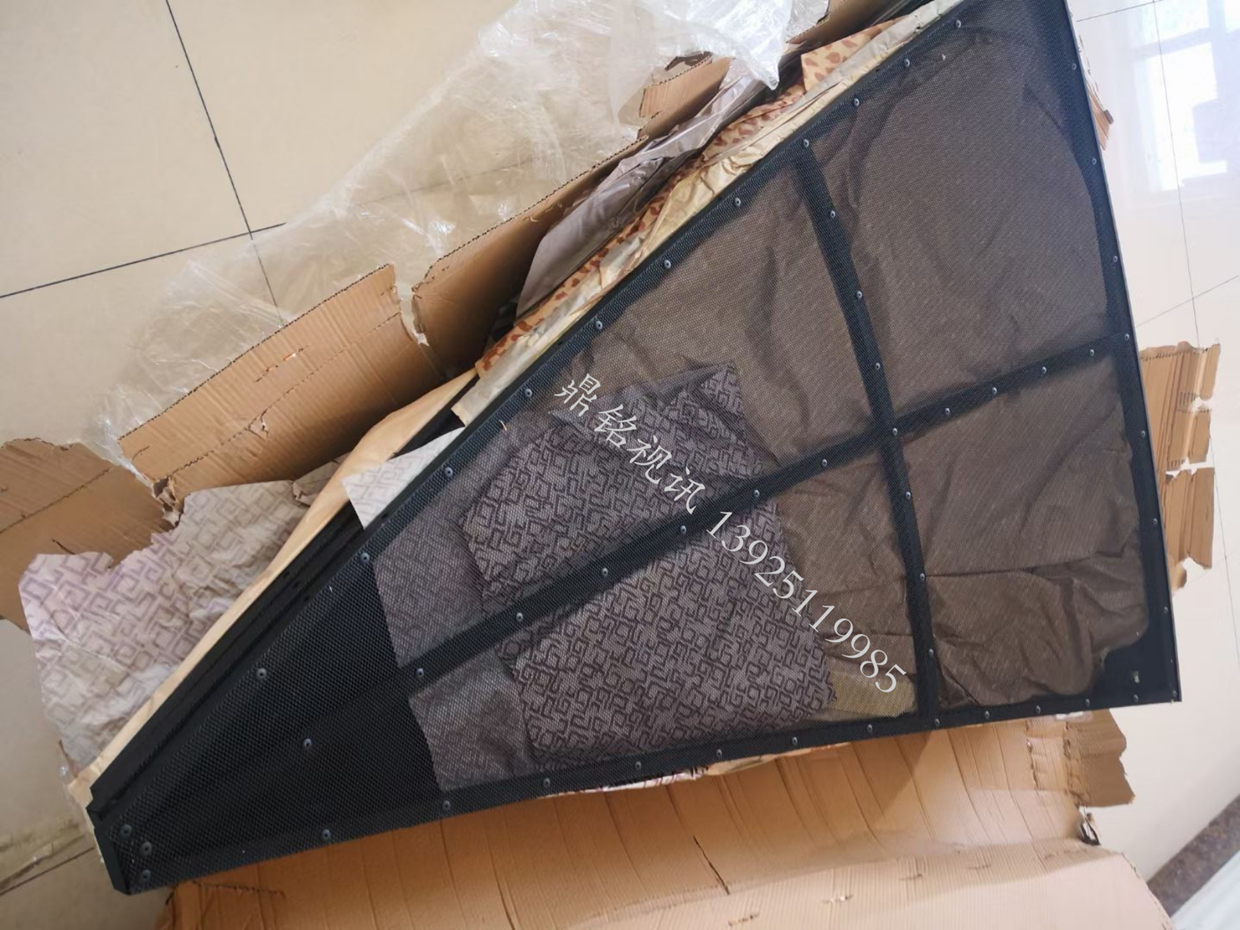

反射器采用分瓣设计,每一瓣的网面和骨架已经铆装完毕,无须现场插装网片安装更轻松方便,减少安装时间,并提高网面和骨架的连接强度,降低安装人员的技巧对安装精度的影响。

 ☆ 全铝合金坚固反射器:反射器骨架用高强度铝合金制成,上高强度铝合金网面,因而具有优越的抗风能力,持久耐用。

中间支撑环:在天线龙骨间焊接中间支撑环,相当于将天线结构中薄弱那部分加强,这种设计也使网构成符合设计要求的曲线,增加天线的功效和增加反射能力。

经受考验的防风结构:全铝网状反射器的低风阻抗风设计令天线更轻巧,风阻更小,抗风能力更强,如在楼顶屋面安装,可使天线重量和台风对屋面造成的影响降到最低点。

独特Bridge-Rib式龙骨设计

独特Bridge-Rib式设计比传统的中空龙骨强度更高,确保天线坚固、耐用。

天线可使用MMDS一体化降频器亦可用高效馈源接分体降频器超远程接收

此天线除可用于2.3G—2.7G MMDS信号远程接收、1.0G—2.9G调频微波远程接收外还可在广东大部份地区接收香港UHF电视信号让你接收到原汁原味的精彩节目。

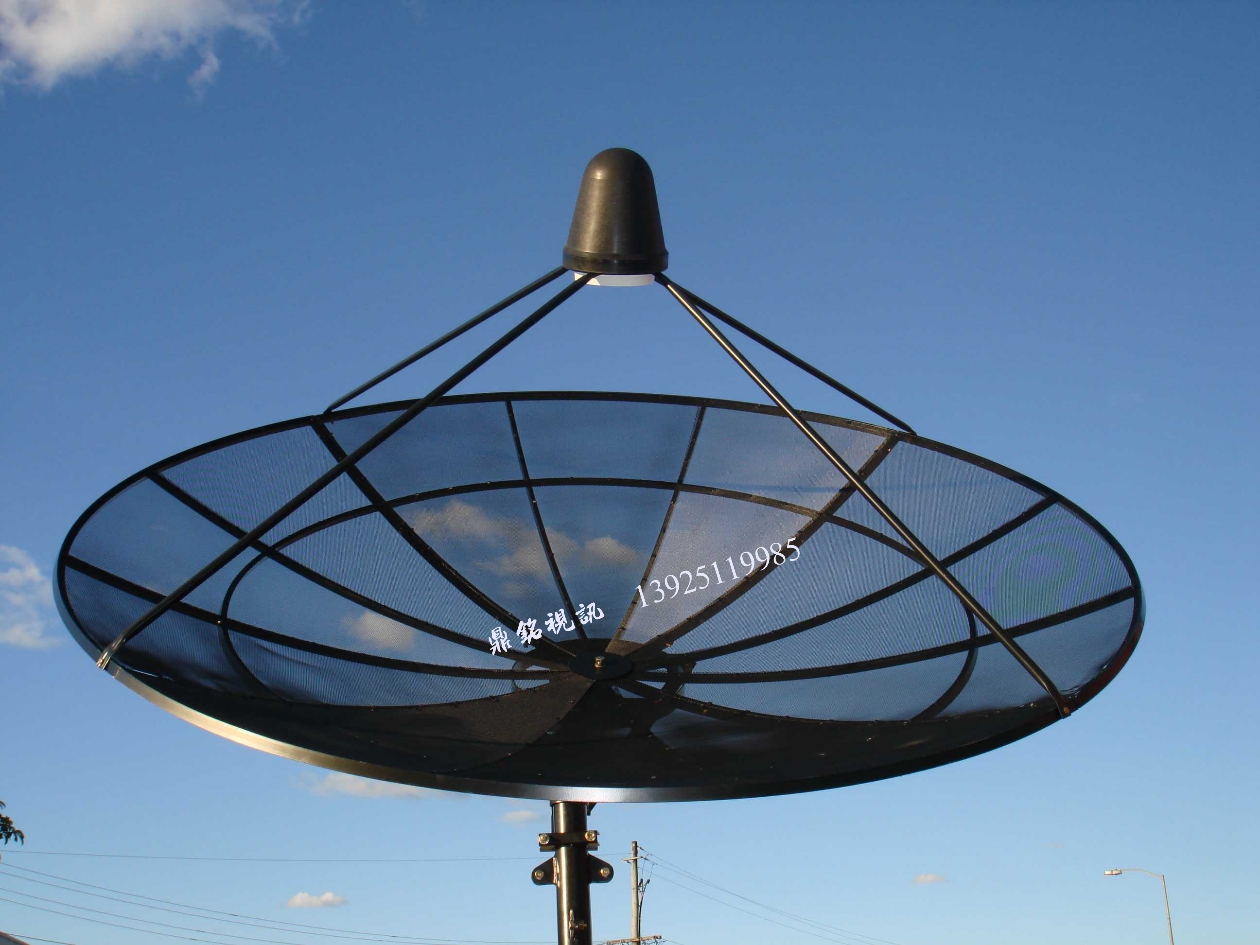

3.7米网状天线

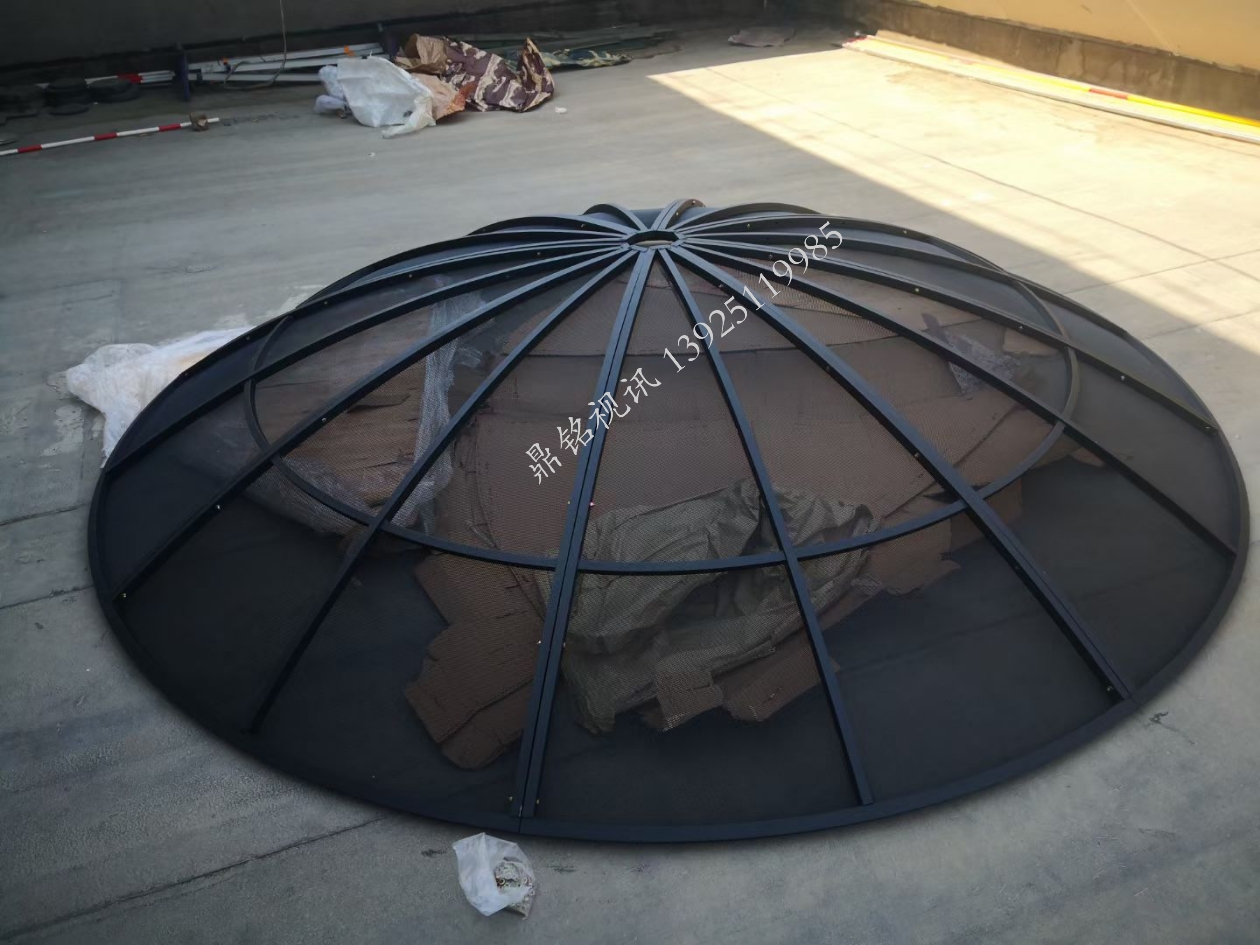

3.7米铝网天线

3.7米网状天线托盘

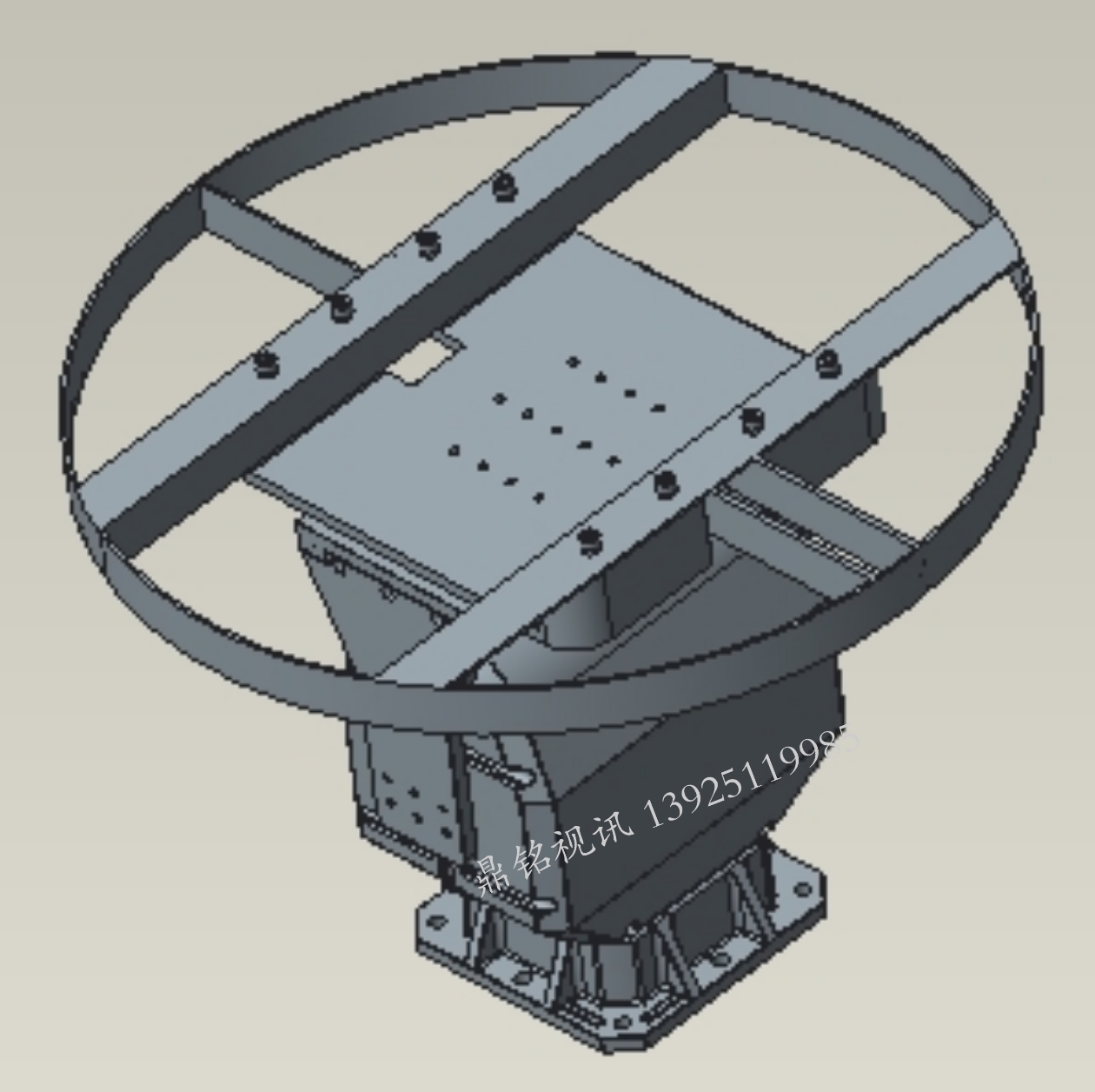

可搭载电动推杆构建成半自动天线,设置好后通过天线控制器快速切换到所需要收看的经纬度卫星电视节目与数据

Gstar-12C/KU  3.7m网状天线技术指标数据:

perating Frequency 接受频率 2-13GHz
Diameter  反射面直径 145"(3.7m
Reflective Material 反射面材料 Rolled Expanded
C/Ku Mesh   全铝合金C/KU网
F/D Ratio 焦径比 0.4
Feed 馈源支撑 Prime Focus Quad Feed Support  四支支撑杆四点支撑
Pole size 立柱规格 3.5"(89mm
Focal Length 焦距 57 1/2"(1460mm)
增益Gain4.2GHz 42.3dBi
增益Gain12.2GHz 50.3dBi (No Guarantee)
第一旁瓣电平First Petal-side evel -18
指向范围调整Point AdjustRange Pitch Attitude:0~90°
Orientation:0~360°
重量Net Weight 176 1bs.(80kg)
8 section 8瓣装
包装体积 Shipping Size 0.66CBM 立方米
龙骨托盘圈规格  8支撑位32"(813mm)
