双本振卫星高频头 ER862 卫星高频头

更新:2014-3-30 14:51:13      点击:
  • 产品品牌   Panorama
  • 产品型号   ER862
  • 产品描述

    网状天线,卫星网状天线,抛物面网状天线,卫星接收网状天线,铝合金网状天线,开路网状天线,MMDS网状天线,高清网状天线,有线电视调制器,邻频调制器,QAM调制器,捷变调制器,卫星高频头,KU卫星高频头...

产品介绍

 卫星高频头之ER862C波段双本振高频头

ER862双本振高频头





ER862C波段双本振单输出高频头是真正的“One Cable Solution”高频头,它采用两个本振频率5150MHz和5750MHz,对水平和垂直极化信号分别进行处理,在3.7~4.2GHz范围内的两个极化的信号就被分别变为950~1450MHz和1550~2050MHz内互不重叠的中频频率,从而可以在一根电缆中传送,配合宽带(950~2050MHz)卫星电视接收机,就可同时接收到两个极化的信号;所以特别适用于卫星中频分配系统或CATV前端工程系统中。
技术参数
输入频率 3.7~4.2GHz
输出频率(单路输出) 950~1450MHz(对应本振为5150MHz,如收水平极化信号)
1550~2050MHz(对应本振为5750MHz,如收垂直极化信号)
本振频率 5150MHz和 5750MHz
噪声温度 15°K
增益 55dB
增益平坦度 ±0.75dB/24MHz
镜像抑制度 45dB(MIN)
输出端电压驻波比 2.0:1(MAX)
输出端接头 75Ω F型
电源供电 10~24V DC,200mA(MAX)
工作温度 -30~60℃
体积 185mmX170mmX125mm
重量 600g

ER862高频头采用两个本振频率:接收水平(H)极化节目时为5150MHz,接收垂直极化(V)节目时为5750MHz。

接收频率均为3.7~4.2GHz,输出频率为:水平极化节目为950~1450MHz;垂直极化节目为1550~2050 MHz,且可以同时输出,

从而避免了多台接收机之间因收看不同极化的节目而造成的影响。

此时,用户只需将接收机内存储的垂直极化节目的LNB高频头本振频率5150MHz统统修改为5750MHz,并一一确认后即可(其他参数不变)。

该款高频头的外形(为全铝质结构)比普通C波段高频头略大一号,如果配接功分器,还可供更多用户同时使用。

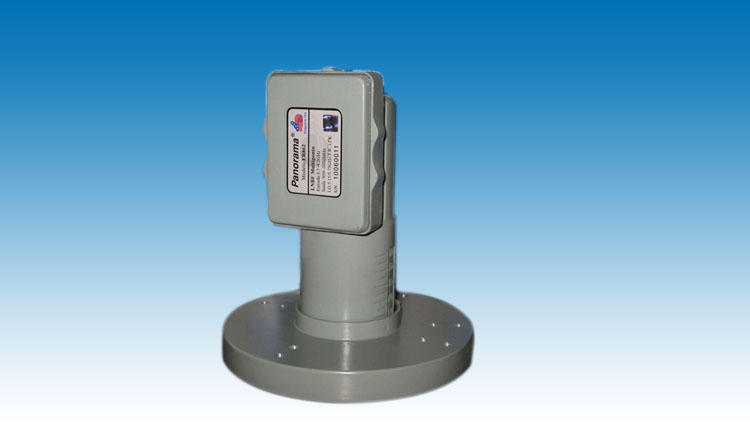

ER862高频头
