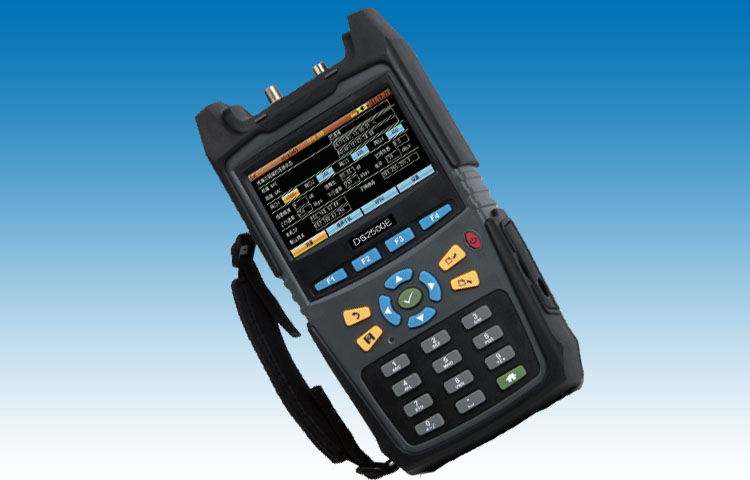

DS2500EEoC数据业务综合测试仪
更新：2020/3/27 11:33:18 点击：
- 产品品牌 德力
- 产品型号 DS-2500E
- 产品描述
DS2500E采用Linux操作系统和先进的DSP软件无线电和基带协议分析技术，采用模块化设计，不同的功能模块能够满足多种业务的测试需求。包涵了模拟电视测试、数字电视分析、任意频段频谱分析、 EoC ...
产品介绍
产品名称：数据业务综和测试仪
产品型号：DS-2500E
产品简介：
DS2500E采用Linux操作系统和先进的DSP软件无线电和基带协议分析技术，采用模块化设计，不同的功能模块能够满足多种业务的测试需求。包涵了模拟电视测试、数字电视分析、任意频段频谱分析、 EoC 数字业务测试等功能。
产品特点
• 频谱分析功能；
• 模拟电视测试功能；
• 数字电视测试分析功能；
• 上位机管理软件；
• 高清液晶；
• 全面的EOC双向网络测试功能；
▪具有灵活多变的部署配置方式、支持VLAN；
▪全面链路信息测试功能，测试内容包含：线路衰减、信噪比、上行速率、下行速率、比特负载；
▪支持噪声干扰测试功能；
▪支持FTP测试功能；
▪支持Ping测试功能；
▪内置简易WEB浏览器；
▪支持TRACEROUTE功能；
▪可作为PPPOE客户端
产品指标：
| 基本频率指标 | ||||
| 频率范围/分辨率 | 4~1000MHz/100Hz | |||
| 频率精度 | ±10x10-6 | |||
| 输入阻抗 | 75Ω | |||
| EoC测试指标 | 6 输入阻抗 7 | |||
| EoC测试指标 | ||||
| 主要功能 | 1. 支持速比特(MSTAR)方案EOC，模拟EOC终端； | |||
| 2. 可模拟PC、PC+EoC、独立EoC三种方式； | ||||
| 3. 收发吞吐率：0 ~ 460Mbps； | ||||
| 4. 噪声干扰功能：可显示有效频带下的噪声干扰情 况，快速定位导致传输速率下降的干扰点； | ||||
| 5. 用户自定义模块MAC地址，设备密码； | ||||
| 6. 支持VLAN（符合 802.1Q 标准）； | ||||
| 7. 支持PPPoE拨号及DHCP； | ||||
| 8. 提供ping、ftp、traceroute、浏览器等网络应用。 | ||||
| 频谱分析指标 | ||||
| 电平测试范围 | 10~120dBμV | |||
| 电平分辨率/精度 | 0.1dB/±1.5dB | |||
| 动态范围 | 60dB | |||
| RBW | 30KHz/100KHz/300KHz/1MHz/3MHz(自适应) | |||
| 扫速 | 典型值300毫秒/场（8MHz带宽） | |||
| 测量设置带宽 | 最大996MHz | |||
| 回传噪声测试 | √ | |||
数字电视指标
| 射频输入 | 50Ω SMA 头 | |||
| 平均功率范围 | 30~110 dBμV | |||
| 电平分辨率/精度 | 0.1dB/±1.5 dB | |||
| MER范围/精度 | >40 dB/±2 dB | |||
| BER | 1E-3~1E-9(RS前/后) | |||
| 支持调制类型 | 16/32/64/128/256QAM ITU-T J.83 ANNEX A/B/C | |||
| 星座图 | √ | |||
| 在线带内干扰分析/统计分析 | √ | |||
模拟电视指标
| 电平测试范围 | 30~120dBμV | |||
| 电平分辨率/精度 | 0.1dB/±1.5dB | |||
| C/N、V/A | √ | |||
| 辅助功能 | ||||
| 斜率、频道扫描/管理 | √ | |||
| 自动测试/干线电压检测 | √ | |||
| 其它 | ||||
| 外形尺寸/重量 | 约247mmx130mmx67mm/约1160g | |||
| 电池/充电时间/连续工作时间 | 14.8V/2.5AH 可充电锂电池/4~5小时/大于5小时 | |||
| 界面显示/通讯口/软件 | 中/英文显示设置 / USB、LAN/上位机管理 | |||
