1.8米Ku波段卫星天线,1.8米偏馈天线,1.8 米偏馈卫星通信地面站天线

更新:2018-1-8 23:03:14      点击:
  • 产品品牌   鼎铭
  • 产品型号   Gstar-DM180KU
  • 产品描述

    1.8 米偏馈卫星通信地面站天线卫星通信系统固定站天线,用单偏置结构形式,天线结构上力求简洁实用。...

产品介绍

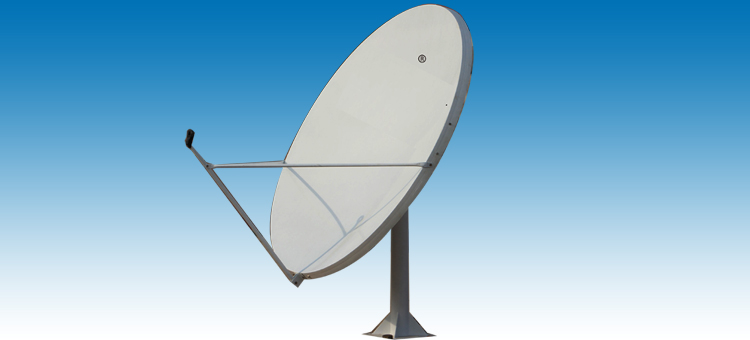

1.8米偏馈天线

产品名称:1.8米偏馈KU天线

产品型号:Gstar-DM180KU

产品特点

1.8 米偏馈卫星通信地面站天线卫星通信系统固定站天线,用单偏置结构形式,天线结构上力求简洁实用。

1.8 米偏馈卫星通信地面站天线曲线较为平坦,同时采取反射面分瓣结构,分瓣数量为 1~2 块面板,使之便于运输贮藏。

1.8 米偏馈卫星通信地面站天线天线固定方式灵活多样,根据安装位置条件,即可以采用地基固定,也可以采用活动基础固定。

工作原理

1.8 米偏馈卫星通信地面站天线的基本电气特性是把馈源置于抛物面的焦点(前馈)或副面虚焦点置于抛物面的焦点(双镜后馈,馈源置于副面的另一虚焦点)

1.8 米偏馈卫星通信地面站天线发射信号电磁波时馈源发出的球面波经反射变成平面波,并在天线反射面口径平面达到等相;

1.8 米偏馈卫星通信地面站天线接收信号时按照天线发射接收互易原理,信号电磁波按相反路径传输。

1.8 米偏馈卫星通信地面站天线特点是通过截取园对称抛物面的一部分,使馈源相对抛物面焦轴偏转一个小角度实现照射。

1.8 米偏馈卫星通信地面站天线在具有抛物面特性的同时,改善了天线第一旁瓣电平。

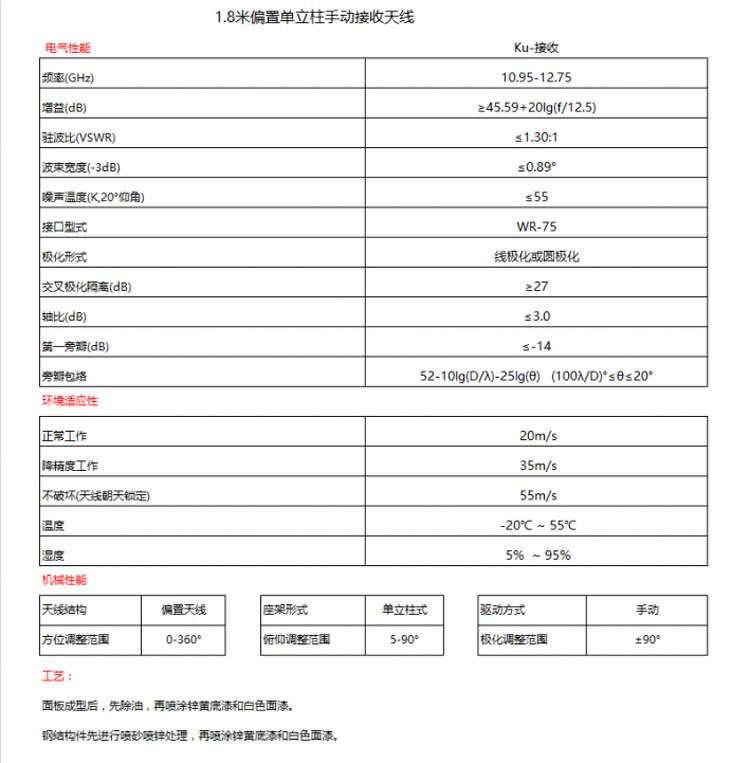

技术数据:
