NJT8371 Ku波段40W BUC功率放大器
更新：2023/5/31 23:22:38 点击：
- 产品品牌 JRC
- 产品型号 NJT-8371
- 产品描述
：NJRC公司制造的NJT-8371系列KU波段BUC功率放大器向着小尺寸方向发展，其小功耗以及由耐恶劣环境的材料制造的特点也成为高品质BUC的衡量指标...
产品介绍

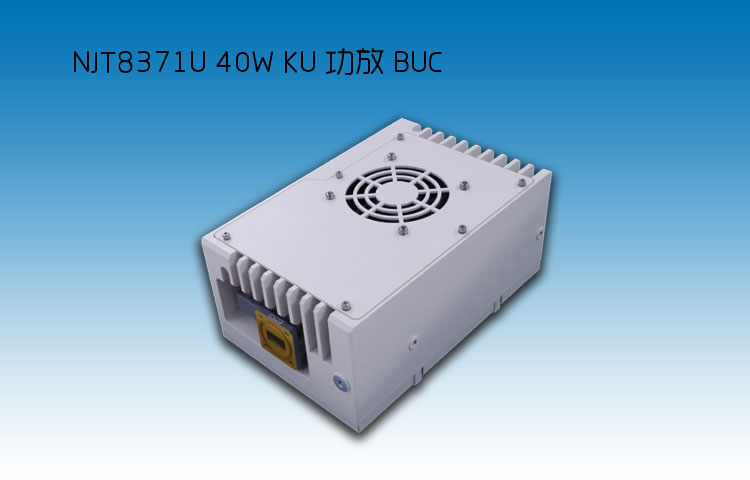

产品名称：Ku波段40W BUC功率放大器
产品型号：NJT-8371U
产品特点：NJRC公司制造的NJT-8371系列KU波段BUC功率放大器向着小尺寸方向发展，其小功耗以及由耐恶劣环境的材料制造的特点也成为高品质BUC的衡量指标。
NJRC所有的BUC都可以在-40C至+65C，相对湿度在0-**，降雨等级在60mm/Hour环境下工作。所有的产品在出厂时都经过美国军事质量控制标准的完全测试，平均故障间隔时间大于8000小时。
产品选型：
|
Model No |
RF Frequency | Output Power | IF Connector | Power Requirement | M&C Option |
| NJT8371UNMK | 13.75 to 14.5 GHz |
+46 dBm min. @ Psat (40W) |
N-type(50Ω) |
Power Supplied from MS Connector |
FSK Communications M&C |
|---|---|---|---|---|---|
| NJT8371UFMK | F-type(75Ω) | ||||
| NJT8371UNMKA | N-type(50Ω) |
Power Supplied by AC/DC PSU PSU Page Link |
|||
| NJT8371UFMKA | F-type(75Ω) | ||||
| NJT8371UNMR | N-type(50Ω) |
Power Supplied from MS Connector |
RS-232C M&C | ||
| NJT8371UFMR | F-type(75Ω) | ||||
| NJT8371UNMRA | N-type(50Ω) |
Power Supplied by AC/DC PSU PSU Page Link |
|||
| NJT8371UFMRA | F-type(75Ω) |
|
Items |
Parameters |
| RF Output Interface | Waveguide, WR75 (with Groove) |
|---|---|
| IF Input Interfance | Coax. Connector, N-type Female (50 Ω) |
| Coax. Connector, F-type Female (75 Ω) | |
| Saturation Output Power (Psat) | +44 dBm min. @ +25 ℃ |
| ACPR | -30 dBc typ., 26 dBc max. @ Pout = +44 dBm |
| Small Signal Gain | 72 dB nom., 66 dB min. |
| Input Power Voltage Requirement | +48 VDC (+36 to +60 VDC) [DC Power Products] |
| 90 to 264 VAC [AC Power Products] | |
| Power Consumption | 220 W typ. @ Pout = +42 dBm |
| 260 W typ., 290 W max. @ Psat | |
| Operating Temperature Range | -40 to +60 ℃ |
| Waterproof / Dustproof (IP-code) | IP67 |
| Weight | 4.2 kg |
|
Dimension (w/o Interfaces & Screws) |
(L) 230 x (W) 150 x (H) 100 mm |
我们可提供JRC品牌 1.5W 、 3W、 4W、 6W 、8W 、 16W、 25W 、40W等KU波段BUC功率放大器全系列产品 欢迎咨询，选购
