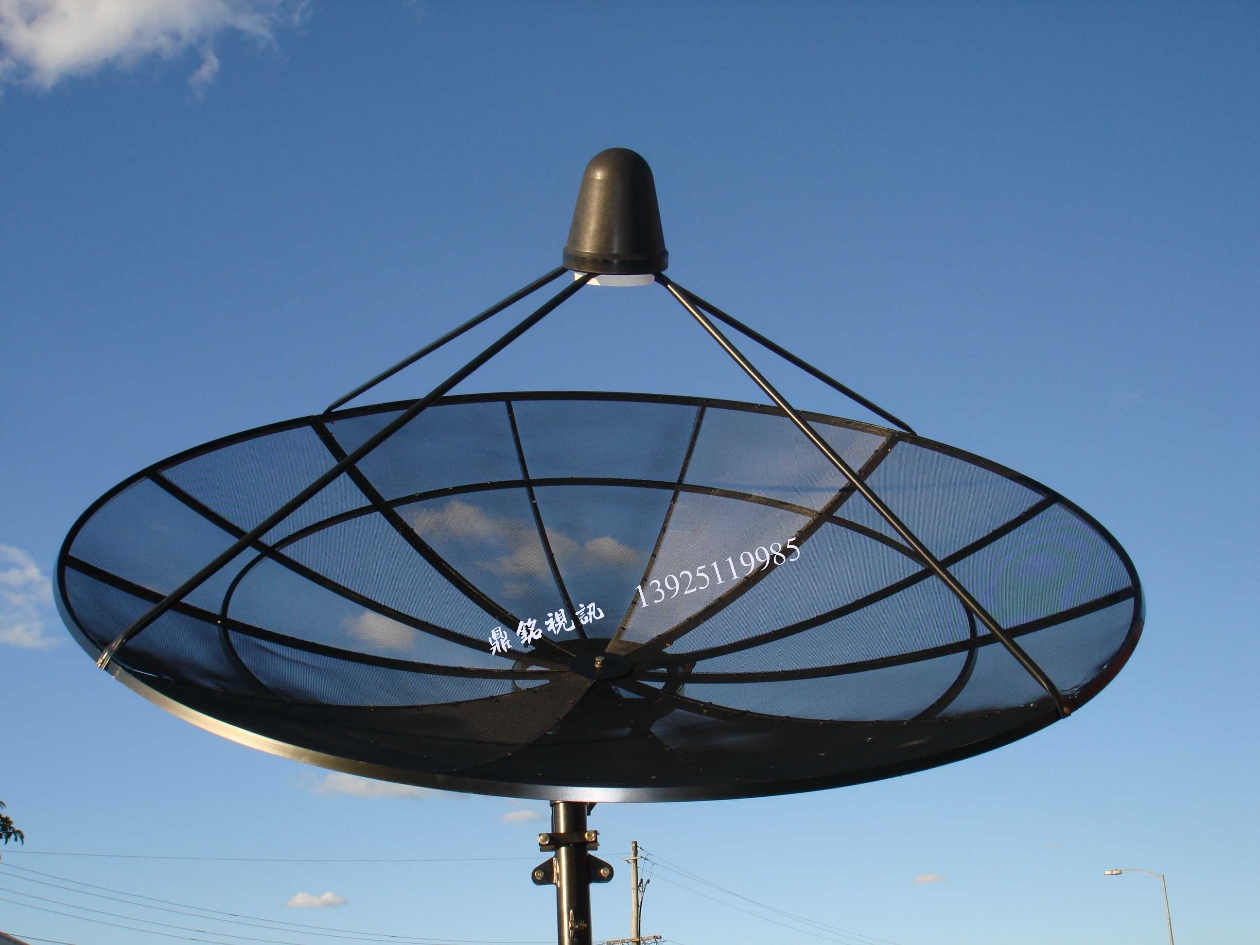

产品名称：Φ3.0m C/X/KU波段卫星接收天线 3.0米C波段加强型天线 Mesh dish antenna  satellite antenna

产品型号：GSTAR-DM10HD

产品简介：

铝合金网状天线 具备优越性能,如：铝合金网制造采用国际标准 S/C /Ku兼容超高精度超高性能 快捷安装防腐防锈 可靠耐用 具备如下特色：

   豪华设计：选用国际流行的黑色网状设计，表层采用最新型哑光喷涂工艺处理，外形豪华美观，历久常新更使阁下的建筑增添气派。

   S/C/Ku兼容网面：采用自主设计的高强度S/C/X/Ku波段铝合金网制造，确保接收各频段的最佳性能。



  三重防锈防腐蚀处理：

所有钢件均采用"磷化"、"电镀"、"耐候户外型树脂喷涂"三重防腐处理达到密封防锈力特强，即使耐锈的铝合金表层也采用喷涂处理，最适合沿海地区暴露在腐蚀性海风的环境下使用。
快速简易安装设计：

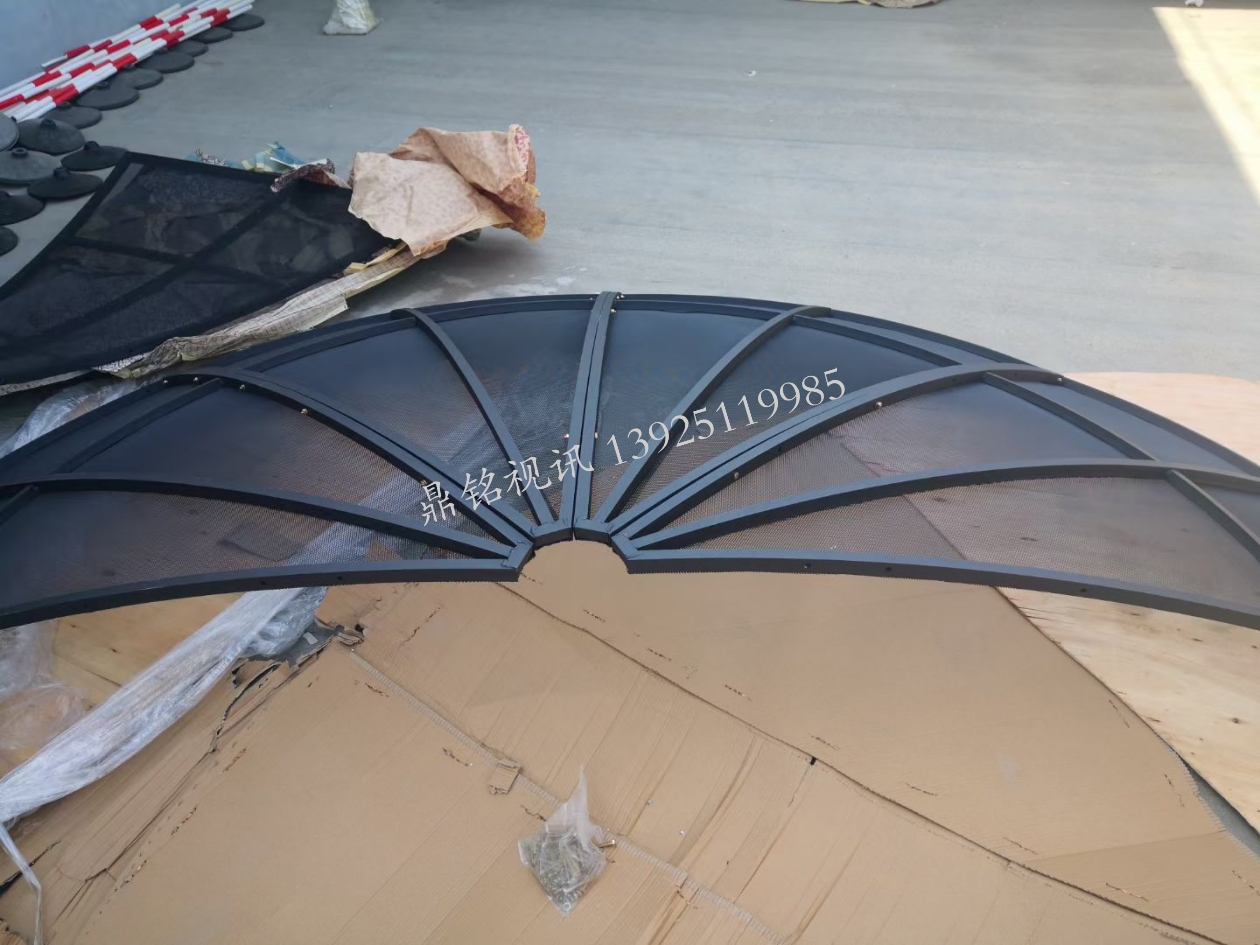

8片高精度反射面

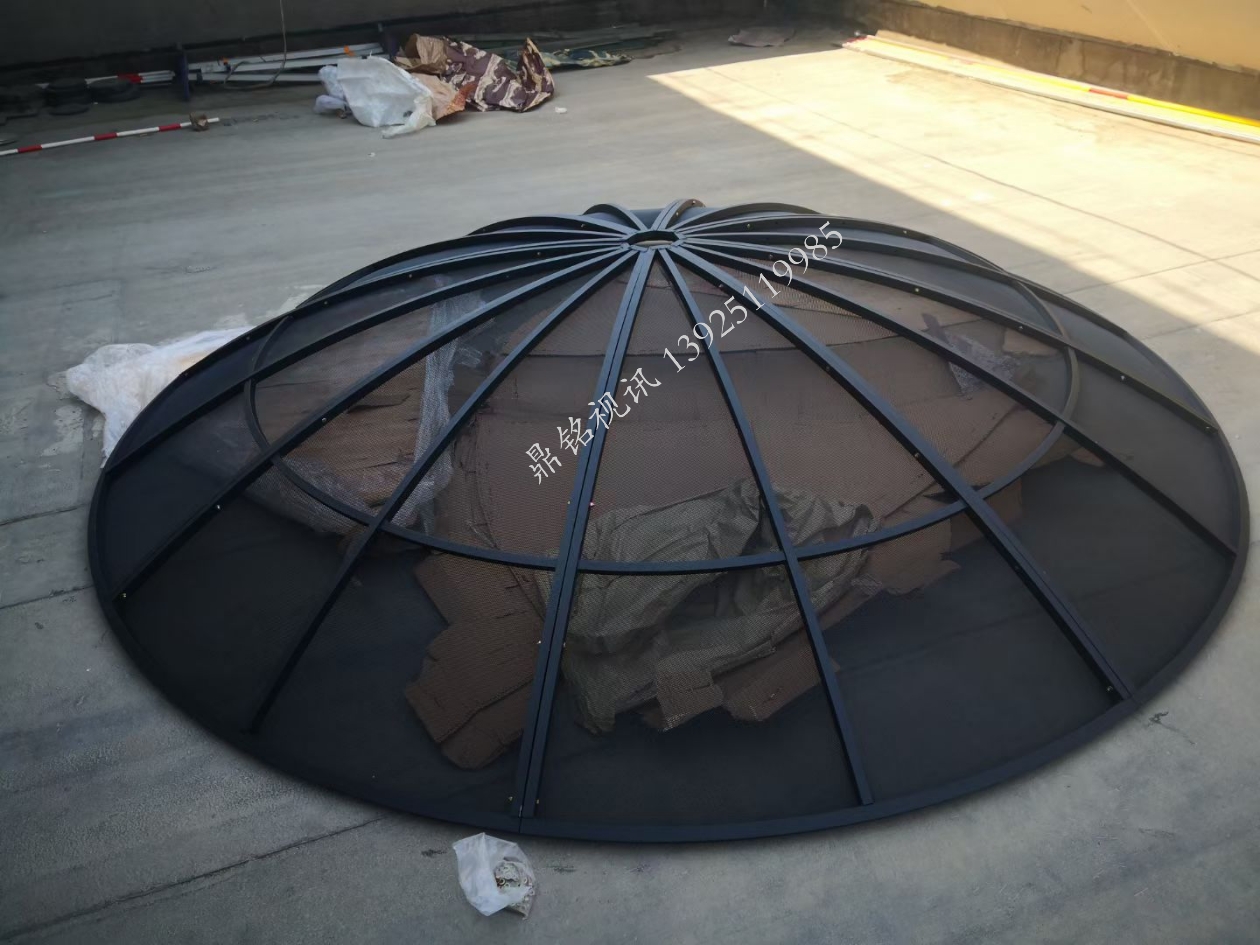

四片拼装半圆



整体拼装结构 坚固精度高

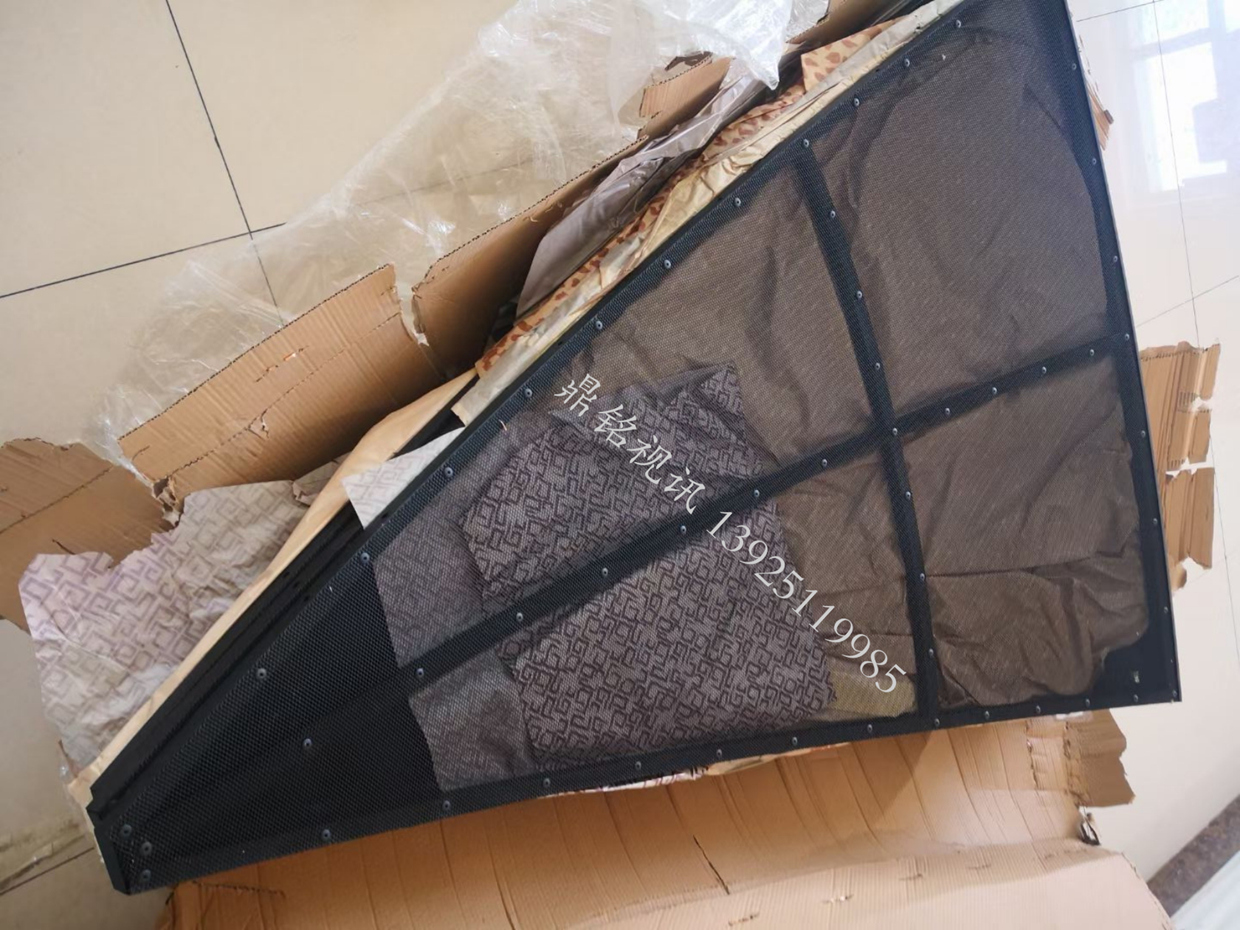

反射器采用分瓣设计，每一瓣的网面和骨架已经铆装完毕，无须现场插装网片安装更轻松方便，减少安装时间，并提高网面和骨架的连接强度，降低安装人员的技巧对安装精度的影响。

 ☆ 全铝合金坚固反射器：反射器骨架用高强度铝合金制成，配上高强度铝合金网面，因而具有优越的抗风能力，持久耐用。

中间支撑环：在天线龙骨间焊接中间支撑环，相当于将天线结构中薄弱那部分加强，这种设计也使网构成符合设计要求的曲线，增加天线的功效和增加反射能力。

经受考验的防风结构：全铝网状反射器的低风阻抗风设计令天线更轻巧，风阻更小，抗风能力更强，如在楼顶屋面安装，可使天线重量和台风对屋面造成的影响降到最低点。

独特Bridge-Rib式龙骨设计：

独特Bridge-Rib式设计比传统的中空龙骨强度更高，确保天线坚固、耐用。

Gstar品牌网状天线可使用MMDS一体化降频器亦可用高效馈源接分体降频器超远程接收

此天线除可用于2.3G—2.7G MMDS信号远程接收、1.0G—2.9G调频微波远程接收外还可在广东大部份地区接收香港UHF电视信号让你接收到原汁原味的精彩节目。

技术指标：

Type	8 sections
Frequency	0.49-13GHz
Antenna aperture	120＂（3.0m）
Polarization	Circular
Gain 4.2GHz 增益	40.3dBi
Gain12.2GHz增益	47.8dBi (No Guarantee)
VSWR	≤1.35
Feed Interface	CPR229/WR75
-3dB Banmwidth	2.1°
Noise Temperature	47°K@20° E1
Reflective Material	Rolled Expanded
	C/Ku Mesh
F/D Ratio	0.38
Feed	Prime Focus Quad Feed Support
Pole size	3.5＂（89mm）
Focal Length	45 7/8＂（1160mm）
Surface Tolerance	0.5mm
Re-installation	0.5mm
First Petal-side Level	≤ -18
Elevation	0~180°
Azimuth	0~360°
Net Weight	66 lbs.(60kg)4section
	82 lbs.67kg) 8section
Shipping Size	0.5 CBM
Mount Ring Size	81.3cm
Temperature	-45℃~50℃
Wind loading	Operational 80kmph
	Survival 200mph
Relative Humidity	100%

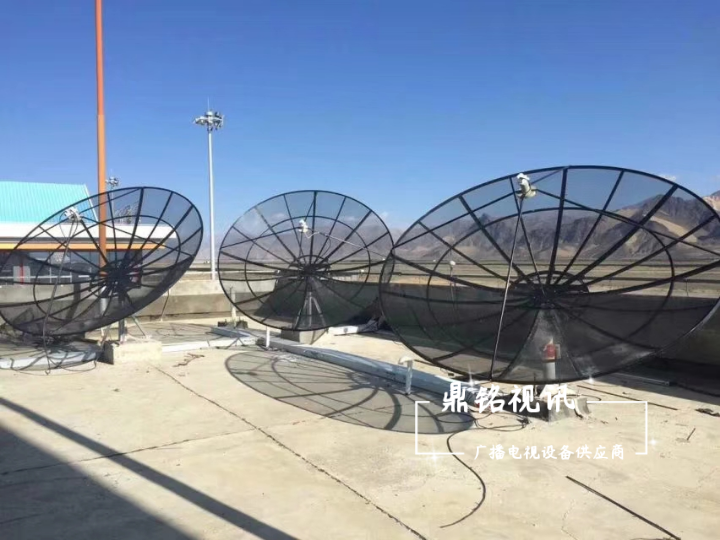

安装效果：

加强型天线结构如下图，可抵御十级台风正常工作，十二级台风还能生存



在标配天线基础上增加横向纵向支撑龙骨和加强筋，更坚固 精度更高

出场标配为纸箱，建议反射面用胶合板加固，长途运输建议加木架或木箱保护

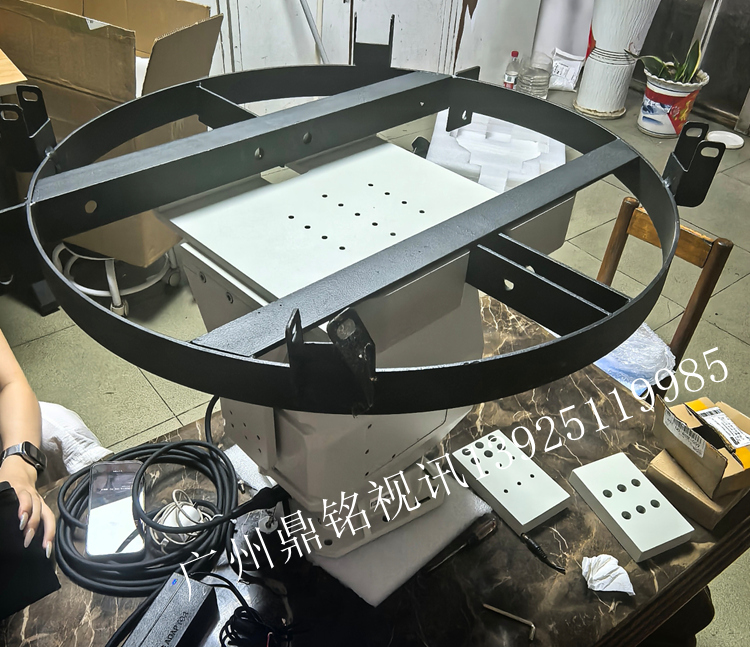

搭载天线转台可实现自动或电动追星功能 也可以远程遥控转动天线俯仰角 方位角
