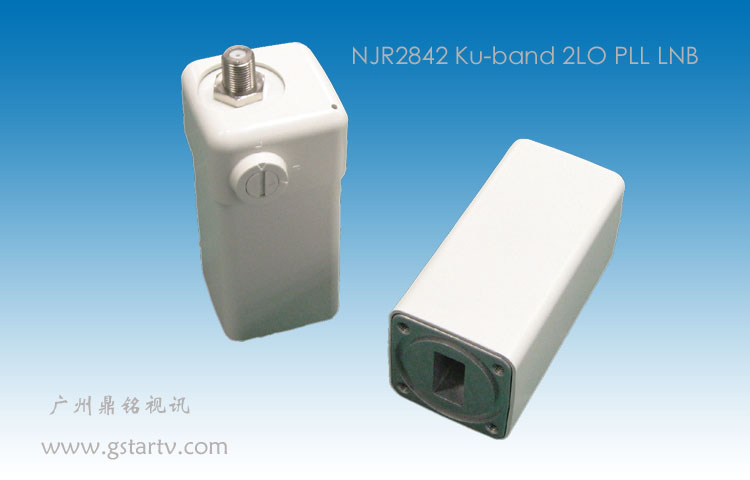

NJR2842 series Universal Ku-band 2LO PLL LNB - 22kHz Tone On/Off
更新：2023/6/28 23:20:10 点击：
- 产品品牌 JRC
- 产品型号 NJR2842
- 产品描述
：NJR2842系列Universal Ku波段 双本振 PLL LNB 可通过22kHz脉冲信号的切换方式的工程用锁相环技术的分体单极化高频头，用于VSAT通信系统信号监测...
产品介绍
产品名称：KU双本振分体高频头（22K切换）
产品型号：NJR2842系列
产品特点：NJR2842系列Universal Ku波段 双本振 PLL LNB 可通过22kHz脉冲信号的切换方式的工程用锁相环技术的分体单极化高频头，用于VSAT通信系统信号监测
产品参数：
| 项目 | 规格 | ||
| 射频输入接口 | 波导, WR75 (带凹槽) | ||
| 中频输出接口 | 同轴接口, N型 母头 (50 Ω) | ||
| 同轴接口, F型 母头 (75 Ω) | |||
| 射频频率 | L波段: 10.7 ~ 11.7 GHz | ||
| H波段: 11.7 ~ 12.75 GHz | |||
| 中频频率 | L波段: 950 ~ 1,950 MHz | ||
| H波段: 1,100 ~ 2,150 MHz | |||
| 本振频率 | L波段: 9.75 GHz | ||
| H波段: 10.6 GHz | |||
| 线性增益 | 62 dB max., 48 dB min. @ +25 ℃ | ||
| 噪声系数(NF) | 0.8 dB typ. @ +25 ℃ | ||
| 输入电源的电压要求 | +12 / +24 VDC (+10 ~ +24 VDC) | ||
| 电流消耗 | 内参考源: 170 mA max. | ||
| 外参考源: 200 mA max. | |||
| 可保证运行的温度范围 | -40 ~ +60 ℃ | ||
| 防水 / 防尘性能 (IP防护等级) | IP67 | ||
| 重量 | F型: 210 g | ||
| N型: 240 g | |||
| 尺寸 | (L) 82.2 x (W) 40 x (H) 40 mm (不含接口和螺丝) | ||
产品选型指南：
| 型号 | 射频频率 | 参考信号规格 | 本振频率安定性 | 中频连接器规格 |
| NJR2842L |
10.7 ~ 12.75 GHz (L波段) 10.7 ~ 11.7 GHz
(H波段) 11.7 ~ 12.75 GHz
|
内部参考源 | +/- 50 ppm | F型 (75Ω) |
| NJR2842LN | (+/- 500 kHz typ.) | N型 (50Ω) | ||
| NJR2842H | +/- 10 ppm | F型 (75Ω) | ||
| NJR2842HN | (+/- 100 kHz typ.) | N型 (50Ω) | ||
| NJR2842S | +/- 3 ppm | F型 (75Ω) | ||
| NJR2842SN | (+/- 30 kHz typ.) | N型 (50Ω) | ||
| NJR2842E | 外部参考源 | 与外部参考源同步 | F型 (75Ω) | |
| NJR2842EN | N型 (50Ω) |
VSAT(甚小口径卫星通信终端)卫星通信地面站对于互联网连接以及数据和语音通信是不可或缺的。
JRC是国内唯一一家提供卫星通讯设备所需组件的制造商，也是世界上为数不多的专业制造商之一。在发射器(BUC)和接收器(LNB)等部件的供应方面拥有全球第一的市场份额。
