GSTAR-DM3742HD 锁相环窄带高频头 抗5G干扰高频头 内嵌滤波器高频头
- 产品品牌 鼎铭
- 产品型号 DM3742HD
- 产品描述
GSTAR-DM3742HD CBand PLL LNB 15k内嵌滤波器高频头为广电行业专用抗5G干扰卫星高频头，在国内各电视台及监测站长时间使用，其稳定性为国际领先水平，完全满足卫星信号接收的需求...
产品名称：抗5G干扰高频头 内嵌滤波器高频头
产品型号：GSTAR-DM3742HD
产品概述：

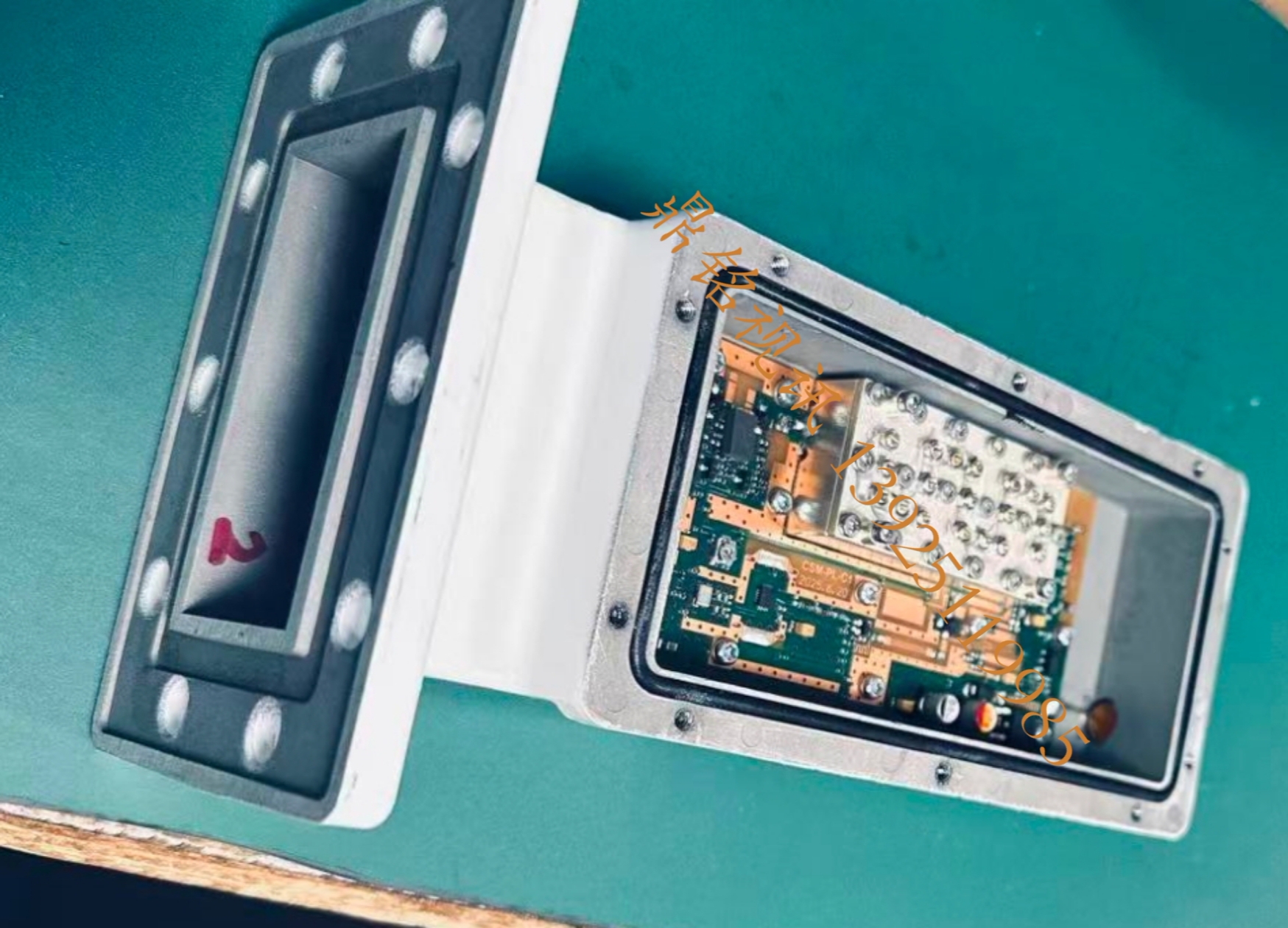

GSTAR-DM3742HD是一款由广州鼎铭视讯器材有限公司生产的C 波段抗 5G 干扰高频头（LNB），专为消除 5G 微波对卫星信号的干扰而设计。该设备内置带锁相环（PLL）的腔体滤波技术，能在接收 C 波段卫星信号的同时，有效抑制来自 5G 基站的干扰信号。
GSTAR-DM3742HD CBand PLL LNB 15k高频头，工作带宽3.70 - 4.20 GHz ，本振稳定度i±150KHz 支持数字及模拟信号，
GSTAR-DM3742HD CBand PLL LNB 15k高频头为广电行业专用抗5G干扰卫星高频头，在国内各电视台及监测站长时间使用，其稳定性为国际领先水平，完全满足卫星信号接收的需求。

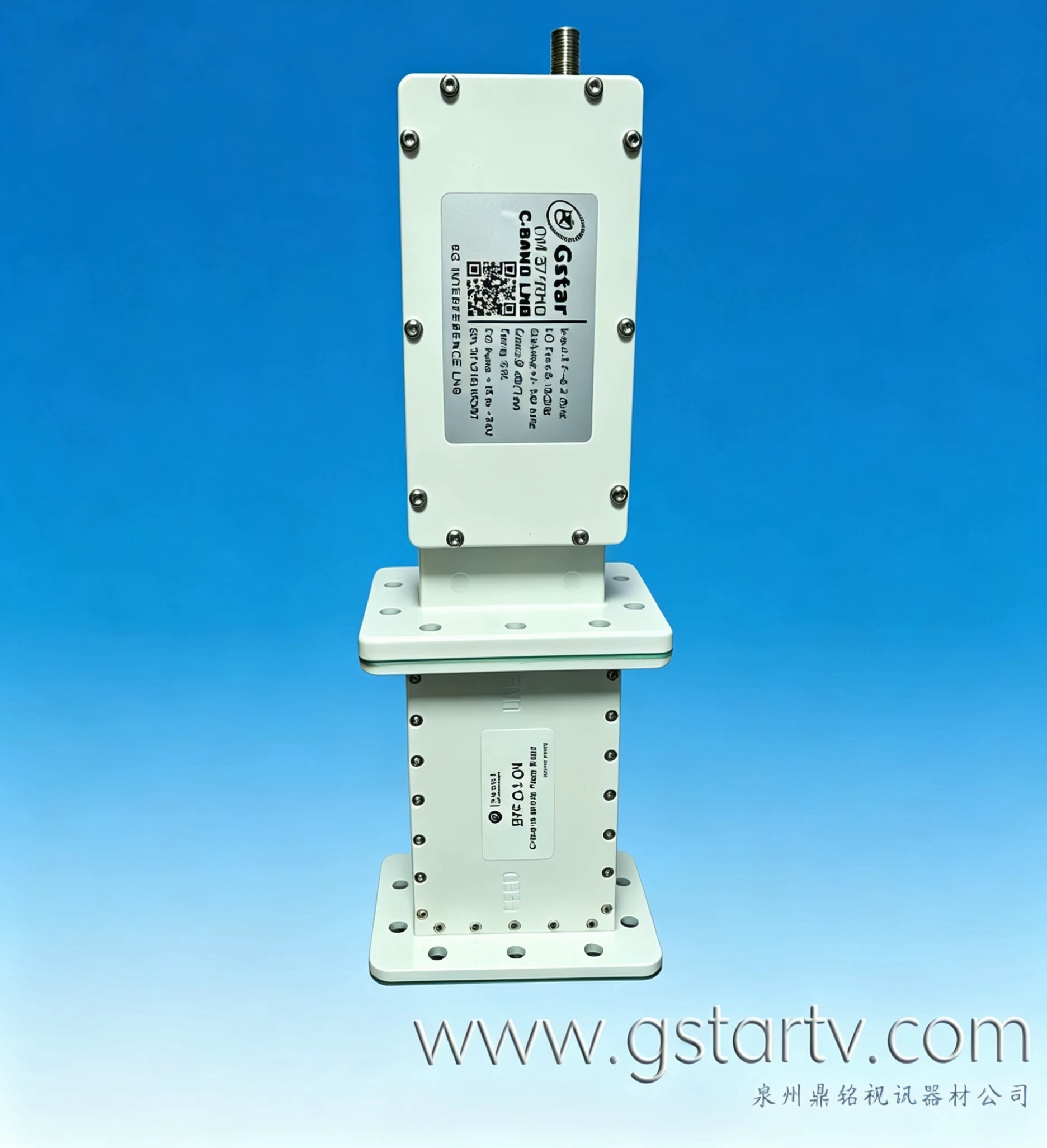

GSTAR-DM3742HD CBand PLL LNB 15k高频头具有优异的pll稳定性，可控制卫星接收器的本振漂移，并采用更低的比特率或更窄的空间段，具有良好的相位噪声，降低载波对噪声边缘的影响，改善噪声系数，搭配BPF-C-1使用效果更理想。
、
产品参数：
|
Product Family |
GSTAR-DM3742HD |
|
Band |
C-Band |
|
LO Type |
PLL |
|
# of onboard LOs |
Single-band |
|
LO Stability 本振稳定度 |
+/- 150 kHz |
|
Noise Figure 噪声系数 |
15 K |
|
Input Frequency - Band 1 输入频率 |
C-Band: 3.70- 4.20 GHz |
|
Output Frequency 1输出频率 |
L-Band: 950 - 1450MHz |
|
LO Frequency 1 本振频率 |
5.15 GHz |
|
Phase Noise @ 1KHz offset |
-73 dBc/Hz |
|
Phase Noise @ 10KHz offset |
-83 dBc/Hz |
|
Phase Noise @ 100KHz offset |
-93 dBc/Hz |
|
Conversion Gain增益 |
62 dB typ 60(最小） - 70 dBm最大 |
|
Gain Variation over operating band 增益平坦度 |
≤ 4 dB p-p |
|
Input VSWR输入驻波比 |
2.3 : 1 |
|
Output VSWR 输出驻波比 |
2.3 : 1 |
|
Output P1dB compression point |
5 dBm |
|
Power Requirements 工作电压 |
12 - 24 V |
|
Current Drain 工作电流 |
250 mA |
|
RF Input Connector 输入波导格式 |
CPR 229G waveguide grooved |
|
RF Output Connector输出接口 |
F型75 欧姆 防水 |
|
Temperature - Operational工作温度 |
-40 to +60°C |
|
Temperature - Storage保存温度 |
- 40 to + 80°C |
|
Dimensions (L x W x H)外形尺寸 |
180 x 100 x 70 mm |
|
Weight重量 |
575 g |
我们也是Atron、 gardiner、norsat、CYBERSAT，NJRC 等国际一线品牌LNB高频头供应商，波段涵盖S/C/KU/X/Ka等，欢迎合作，同时提供配套的天线及馈源系统，只要您有需要，请告诉我们，竭诚为您服务
