Gstar-3542H 系列标清编码调制一体机

更新:2018-9-21 19:34:32      点击:
  • 产品品牌   鼎铭
  • 产品型号   Gstar-3542H
  • 产品描述

    Gstar-3542H系列标清编调一体机是我公司研发的集编码和调制于一体的高性价比编调设备。 Gstar-3542H系列标清编调一体机支持8路、12路、24路CVBS输入和1路千兆IP输入、1路...

产品介绍

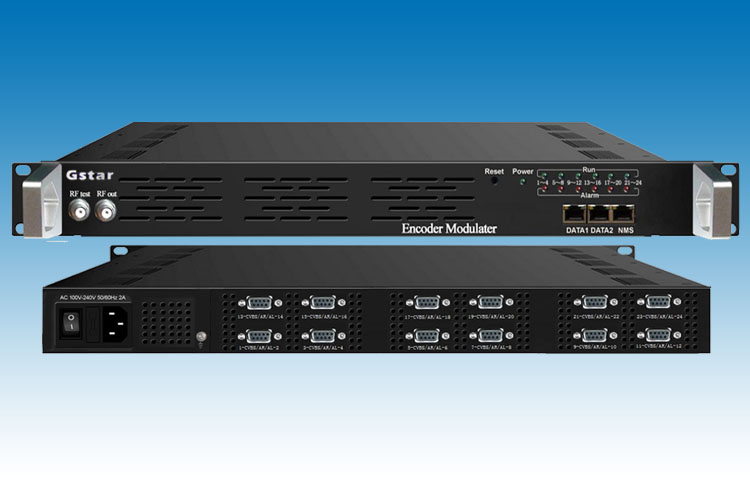

3542H标清编码调制一体机

产品名称标清编码调制一体机(8/12/24路CVBS输入+2路IP输入+4路DTMB调制)

产品型号:Gstar-3542H-8/12/24

产品简述

Gstar-3542H系列标清编调一体机是我公司研发的集编码和调制于一体的高性价比编调设备。

Gstar-3542H系列标清编调一体机支持8路、12路、24路CVBS输入和1路千兆IP输入、1路百兆IP输入。

Gstar-3542H系列标清编调一体机支持4个DTMB单载波(或DVB-C/-T)输出或4路MPTS输出(可选配ASI输出)。

Gstar-3542H系列标清编调一体机具有高集成度、高性能、低成本的特点,单台设备集成了一套前端系统功能,非常适用于酒店、会所、医院、浴场等IPTV数字电视系统。

产品特性

√ 符合DTMB GB20600-2006调制标准;

√ 支持8路、12路、24路CVBS输入,MPEG-2标清编码;

√ 支持MEPG-1 Layer2、AC3音频编码格式;

√ 支持MEPG-2视频编码格式;

√ 支持IP输入,128个IP地址,UDP、RTP协议;

√ 4个DTMB (或DVB-C/-T)载波输出或4个MPTS输出(DATA1),UDP、RTP协议;

√ 优异的RF输出性能,MER≥40dB;

√ 支持Web网络管理;

技术数据

输入  8路/12路/24路CVBS输入
 1路IP千兆输入、1路百兆IP输入,UDP、RTP协议
 1路Tuner输入(当调制为DVB-C时可通过该接口增加节目)(选配)
 输出  射频输出4个DTMB(或DVB-C/-T)频点 或 IP输出4路MPTS
 视频编码  编码格式  MPEG-2
 输入接口  24路CVBS
 分辨率  720*576(PAL),720*480(NTSC)
 码率  0.8Mbps~8Mbps
 音频编码  编码格式  MPEG-1 Layer2、AC3
 码率  64Kbps~384Kbps
 调制  调制通道  4
 标准  DTMB GB20600-2006
 星座  4QAM、16QAM、32QAM、64QAM
 RF输出  输出通道  1个RF接口,4个频点,F头,75Ω阻抗
 频率范围  50~900MHz,1kHz步进
 输出电平  -26dBm~-1dBm(可调)
 MER  ≥40db
 IP输出  4路MPTS(DATA1),UDP、RTP协议(当选择为IP输出时)
 系统  支持网络升级
 中文/英文操作界面
 通用  尺寸(长×宽×高)  482mm×410mm×44mm
 约重  4~8kg
 温度范围  0~45℃(工作);-20~80℃(存储)
 电源需求  AC100~240V,50/60Hz

 订购须知

型号  功能接口
Gstar-3542H-8  8路CVBS接口输入编码调制一体机
Gstar-3542H-12  12路CVBS接口输入编码调制一体机
Gstar-3542H-24  24路CVBS接口输入编码调制一体机
Gstar-3542HA-8  8路CVBS接口输入编码调制一体机(带OSD功能,支持在每路编码视频中插入图片、二维码、文字等)
Gstar-3542HA-12  12路CVBS接口输入编码调制一体机(带OSD功能,支持在每路编码视频中插入图片、二维码、文字等)
 Gstar-3542HA-24  24路CVBS接口输入编码调制一体机(带OSD功能,支持在每路编码视频中插入图片、二维码、文字等)
