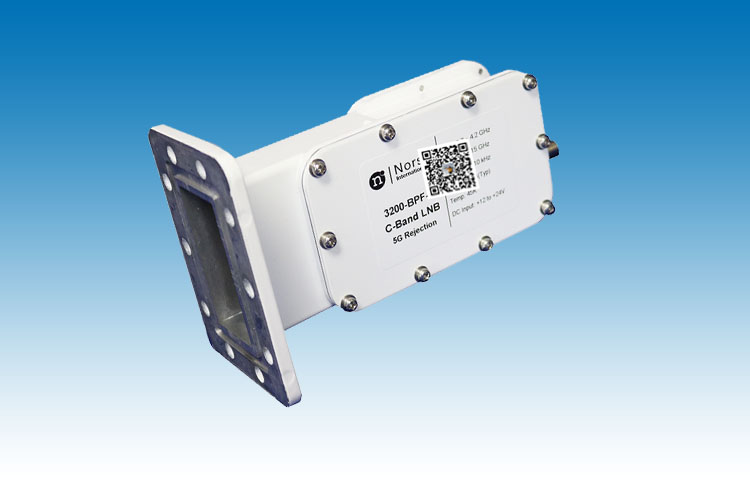

3200F-BPF-5 内置滤波器抗5G高频头

更新:2020/4/13 4:09:11      点击:
  • 产品品牌   Norsat
  • 产品型号   3200-BPF-5
  • 产品描述

    3200F/N-BPF-5内嵌滤波器高频头是Norsat为了抵御5G基站信号对卫星地球站C波段信号干扰而推出的的低噪声下变频器(高频头)加上带通滤波器为卫星通信提供稳定信号接收,同时在C波段抑制地面干...

产品介绍

3200F-Bpf-5

产品名称:抗5G干扰高频头(内置滤波器)

产品型号:3200F-BPF-4-5

产品描述:

3200F/N-BPF-5内嵌滤波器高频头是Norsat为了抵御5G基站信号对卫星地球站C波段信号干扰而推出的的低噪声下变频器(高频头)加上带通滤波器为卫星通信提供稳定信号接收,同时在C波段抑制地面干扰,工作频带在3900~4200MHz,带外抑制性能约-45dB.


3200F/N-BPF-5内嵌滤波器高频头是Norsat提供优质的性能和可靠性在最小的形式因素可能。


Norsat品牌作为业界领先的高性能微波器件供应商,有近四十年高频微波领域的制造经验,可以提供3年的保修期,让用户后顾无忧。



产品指标:

KEY SPECIFICATIONS

Product Family

3000-BPF-5 Series

Band

C-Band

LO Type

PLL

# of onboard LOs

Single-band

LO Stability

± 25 kHz max.

Noise Figure

60K

Input Frequency - Band 1

C-Band: 3.90 - 4.20 GHz

Output Frequency 1

L-Band: 950 - 1250 MHz



RF SPECIFICATIONS

LO Frequency 1

5.15 GHz

Phase Noise @ 1KHz offset

-80 dBc/Hz

Phase Noise @ 10KHz offset

-85 dBc/Hz

Phase Noise @ 100KHz offset

-95 dBc/Hz

Conversion Gain

55 - 70 dBm

Input VSWR

2.2 : 1

Output VSWR

2.5 : 1

Output P1dB compression point

9 dBm



ELECTRICAL SPECIFICATIONS

Power Requirements

12 - 24 V

Current Drain

400 mA



INTERFACE SPECIFICATIONS

RF Input Connector

CPR 229G waveguide grooved

RF Output Connector

F-75 Ohm



ENVIRONMENTAL SPECIFICATIONS

Temperature - Operational

-40 to +60°C

Temperature - Storage

- 40 to + 80°C



PHYSICAL SPECIFICATIONS

Dimensions (L x W x H)

159 x 98.5 x70 mm

Weight

500 g

如果工作环境的轻微及中等强度的干扰,3200-BPF-5就能抑制,让系统正常工作,如果有强烈干扰建议选购频率匹配的专用滤波器及BPF-C-5.使用效果更佳。
