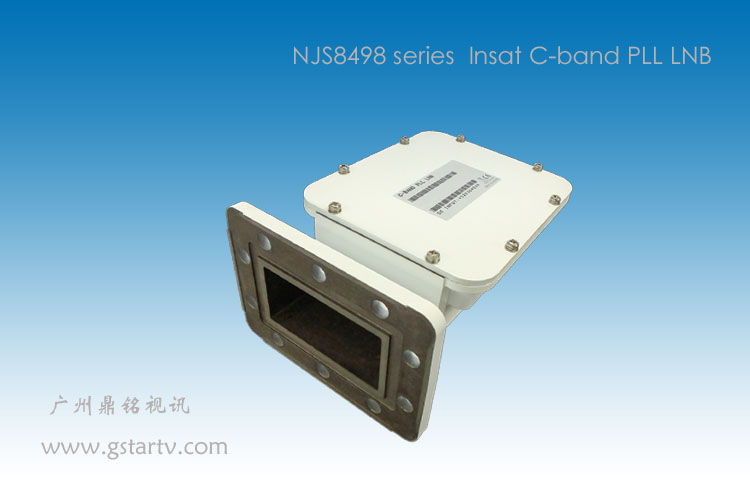

NJS8498系列 Insat C波段 PLL LNB 孟加拉国专用高频头
更新：2023/6/28 23:37:26 点击：
- 产品品牌 JRC
- 产品型号 NJS8498
- 产品描述
NJS8498系列 Insat C波段 PLL LNB 孟加拉国专用高频头工作在4.5~4.8GHz特殊频段，可用于TVRO和VSAT系统...
产品介绍
产品名称：C BAND PLL LNB
产品型号：NJS-8498
产品描述：NJS8498系列 Insat C波段 PLL LNB 孟加拉国专用高频头工作在4.5~4.8GHz特殊频段，可用于TVRO和VSAT系统
产品选型：
| 型号 | 射频频率 | 参考信号规格 | 本振频率安定性 | 中频连接器规格 |
| NJS8498HF | 4.5 ~ 4.8 GHz | 内部参考源 | +/- 10 ppm | F型 (75Ω) |
| NJS8498HN | (+/- 50 kHz typ.) | N型 (50Ω) | ||
| NJS8498SF | +/- 3 ppm | F型 (75Ω) | ||
| NJS8498SN | (+/- 15 kHz typ.) | N型 (50Ω) | ||
| NJS8498UF | +/- 1 ppm | F型 (75Ω) | ||
| NJS8498UN | (+/- 5 kHz typ.) | N型 (50Ω) | ||
| NJS8498VF | +/- 0.3 ppm | F型 (75Ω) | ||
| NJS8498VN | (+/- 1.5 kHz typ.) | N型 (50Ω) |
| 项目 | 规格 | ||
| 射频输入接口 | 波导, CPR229 (带凹槽) | ||
| 中频输出接口 | 同轴接口, N型 母头 (50 Ω) | ||
| 同轴接口, F型 母头 (75 Ω) | |||
| 射频频率 | 4.5 ~ 4.8 GHz | ||
| 中频频率 | 960 ~ 1,260 MHz | ||
| 本振频率 | 5.76 GHz | ||
| 线性增益 | 67 dB typ., 59 dB min. @ +25 ℃ | ||
| 噪声温度(NT) | 15 K typ., 30 K max. @ +25 ℃ | ||
| 输入电源的电压要求 | +24 VDC (+12 ~ +24 VDC) | ||
| 电流消耗 | 350 mA max. | ||
| 可保证运行的温度范围 | -40 ~ +60 ℃ | ||
| 防水 / 防尘性能 (IP防护等级) | IP67 | ||
| 重量 | 670 g | ||
| 尺寸 | (L) 144.5 x (W) 98.4 x (H) 69.9 mm (不含接口和螺丝) | ||
JRC是国内唯一一家提供卫星通讯设备所需组件的制造商，也是世界上为数不多的专业制造商之一。在发射器(BUC)和接收器(LNB)等部件的供应方面拥有全球第一的市场份额。
