Gstar-7.5 2.4米网状天线,铝合金网状天线

更新:2019-5-24 11:06:48      点击:
  • 产品品牌   Gstar 鼎铭
  • 产品型号   Gstar-7.5(2.4米)
  • 产品描述

    我们生产包括:1.8米,2.4米,3.0米,3.7米,4.5米极轴网状卫星天线,4.9米,6.1米,7.2米,9.0米高精度定向网状卫星天线,19DB,21DB,25DB MMDS天线,除了生产Gst...

产品介绍

2.3米天线

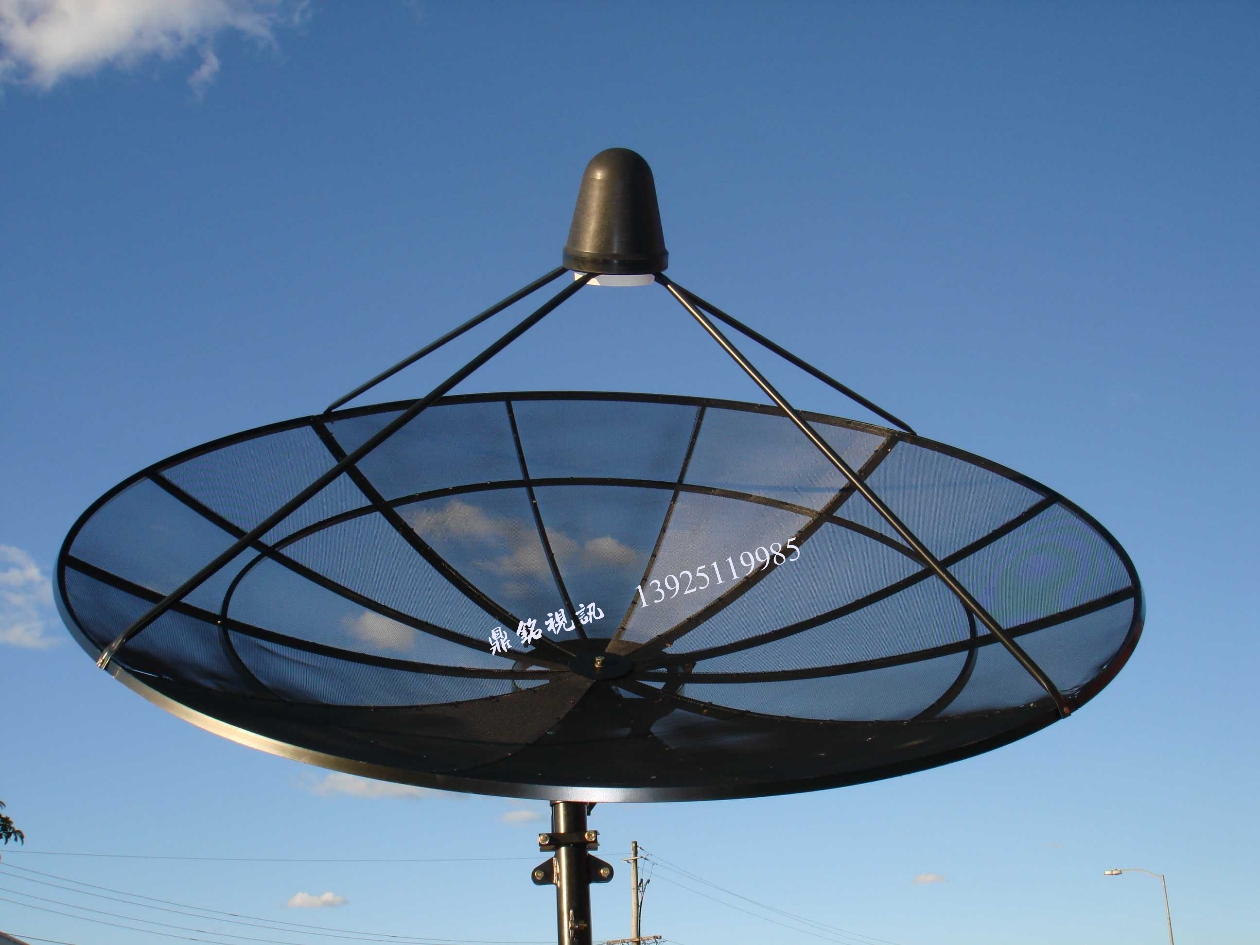

产品名称:网状抛物面天线

产品型号:Gstar-7.5

产品描述:铝合金网状天线  具备优越性能,如:铝合金网制造采用国际标准 S/C /Ku兼容超高精度超高性能 快捷安装防腐防锈 可靠耐用 具备如下特色:
   豪华设计选用国际流行的黑色网状设计,表层采用最新型哑光喷涂工艺处理,外形豪华美观,历久常新更使阁下的建筑增添气派。

   S/C/Ku兼容网面采用美国设计的高强度S/C/KU铝合金网制造,确保接收各频段的最佳性能。

  三重防锈防腐蚀处理
所有钢件均采用"磷化"、"电镀"、"耐候户外型树脂喷涂"三重防腐处理达到密封防锈力特强,即使耐锈的铝合金表层也采用喷涂处理,最适合沿海地区暴露在腐蚀性海风的环境下使用。
  快速简易安装设计:

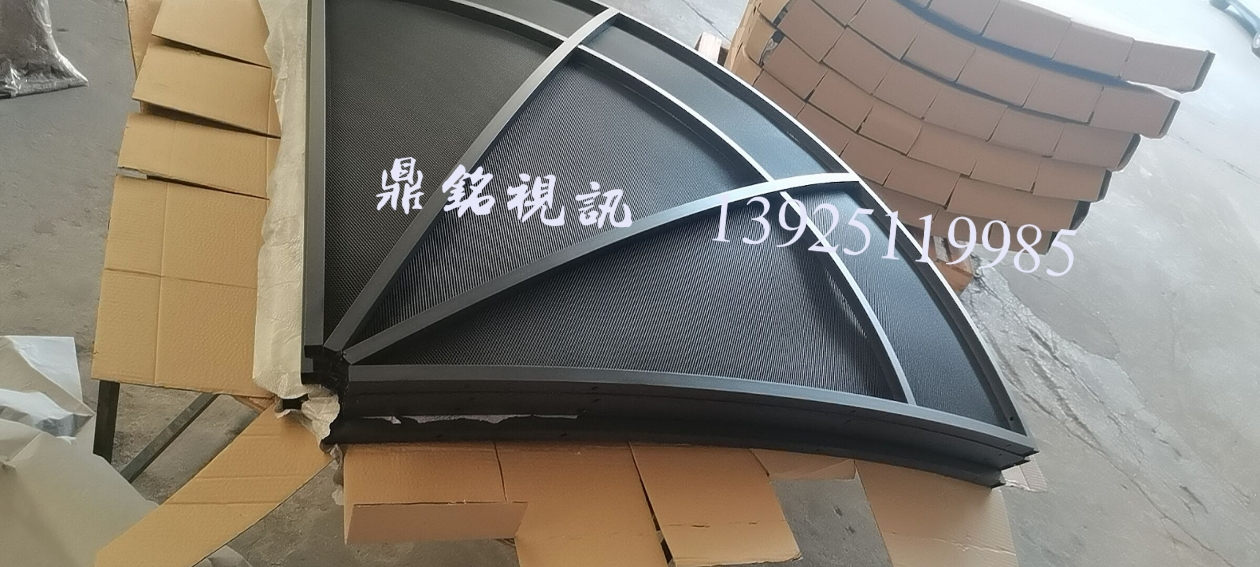

反射器采用分瓣设计,每一瓣的网面和骨架已经铆装完毕,无须现场插装网片安装更轻松方便,减少安装时间,并提高网面和骨架的连接强度,降低安装人员的技巧对安装精度的影响。

 ☆ 全铝合金坚固反射器:反射器骨架用高强度铝合金制成,上高强度铝合金网面,因而具有优越的抗风能力,持久耐用。

中间支撑环:在天线龙骨间焊接中间支撑环,相当于将天线结构中薄弱那部分加强,这种设计也使网构成符合设计要求的曲线,增加天线的功效和增加反射能力。

经受考验的防风结构:全铝网状反射器的低风阻抗风设计令天线更轻巧,风阻更小,抗风能力更强,如在楼顶屋面安装,可使天线重量和台风对屋面造成的影响降到最低点。

独特Bridge-Rib式龙骨设计

独特Bridge-Rib式设计比传统的中空龙骨强度更高,确保天线坚固、耐用。

天线可使用MMDS一体化降频器亦可用高效馈源接分体降频器超远程接收

此天线除可用于2.3G—2.7G MMDS信号远程接收、1.0G—2.9G调频微波远程接收外;还可在广东大部份地区接收香港UHF高清电视信号让你接收到原汁原味的精彩节目。

技术指标:



Type  反射面类型
8 sections or 4 sections
Operating Frequency 接收频率
1.0-13GHz
Diameter 反射面直径
90"(2.3m~2.4m)
Reflective Material  反射面材料
Rolled Expanded
C/Ku Mesh
F/D Ratio  焦径比
0.40
Feed   馈源支撑
Prime Focus Quad Feed Support
Pole size 立柱规格
3.0"(76mm)
Focal Length 焦距
36"(915mm)
Gain 4.2GHz 增益
38.3dBi
Gain12.2GHz增益
46.5dBi (No Guarantee)
First Petal-side Level 第一旁瓣电平
≤ -16
Point Adjust Range指向调整范围
Pitch Attitude:0~90°
Orientation:0~360°
Net Weight  重量
66 lbs.(30kg)4section
82 lbs.(37kg) 8section
Shipping Size包装体积
0.27 CBM
Standard Mount
Ring Size     龙骨托座圈规格
4point, 24"(61cm)


建议夹板保护反射面,长途运输建议打木架或做木箱

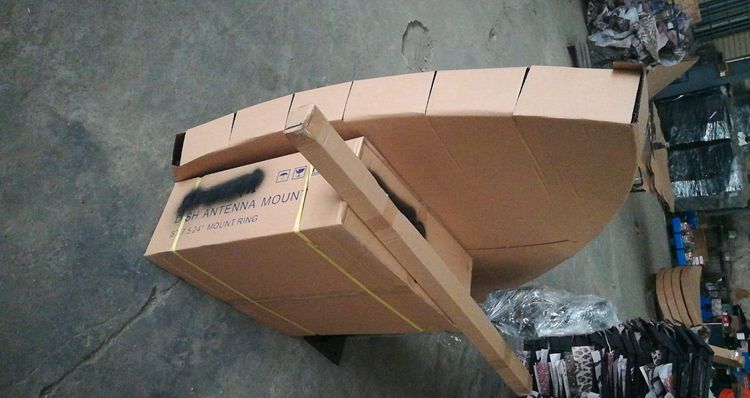

出厂标配纸箱图

我们网状天线产品出厂标配为纸箱包装,金属件为纸箱或者塑料布包裹,建议客户们定制高强度木箱包装,以保证在运输过程中更安全不被损坏,费用由物流公司收取或者我们帮忙找木器加工的制作
