BEST卫星高频头,BEST双本振KU高频头

更新:2018-1-3 17:07:12      点击:
  • 产品品牌   BEST
  • 产品型号   HD3D-101
  • 产品描述

    BEST卫星高频头之HD3D-101KU波段双本振双极性单输出馈源一体化卫星高频头,具有高灵敏、高增益、低噪声系数、低相位噪声等特点,完全适合卫星数字电视接收要求; BEST卫星高频头偏馈式双...

产品介绍

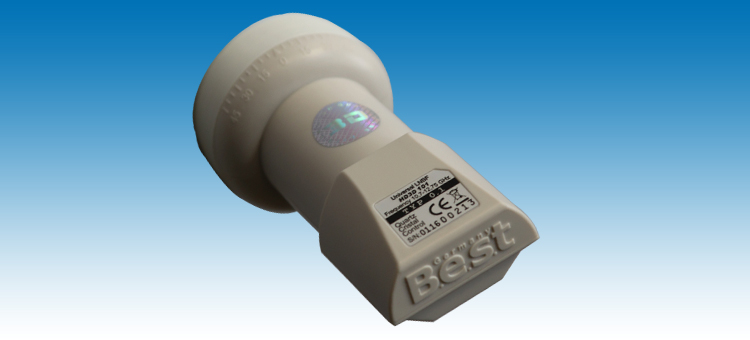

BEST高频头

产品名称:KU波段双本振单输出一体化降频器(卫星高频头)

产品型号:HD3D-101

产品简介

BEST卫星高频头之HD3D-101KU波段双本振双极性单输出馈源一体化卫星高频头,具有高灵敏、高增益、低噪声系数、低相位噪声等特点,完全适合卫星数字电视接收要求;

BEST卫星高频头偏馈式双本振高频头,直接适用于Ku偏馈式天线; 大口径偏焦建议搭载我们的专用喇叭馈源

BEST卫星高频头采用静电喷涂的高质塑料外壳,典雅、美观; 。

已完全通过国家专业机构检测认证,均已大量广泛应用于CATV前端系统和家用卫星接收单站中。

技术指标

输入频率 10.7~12.75GHz

输出频率 950~2150MHz

增益 57dB (type)

增益平坦度 ±0.5dB/27MHz

本振频率9.75/10.6GHz

本振稳定度 ±500KHz

本振相位噪声 -60dBc/Hz (@1KHz);-80dBc/ Hz(@10KHz);-100dBc/Hz (@100KHz)

噪声系数 0.1dB

交叉隔离度 27Db (min.)

寄生输出 -60dBc (max.)

输出端电压驻波比 2.0:1 (max.)

1dB增益压缩点输出功率 0.0dBm (min.)

镜像抑制 50dB

极化方式选择 11.5V~14.2V垂直极化;15.8V~19.0V水平极化(零刻度与地面垂直时)

电源供电 10~24V PC,180mA (max.)

工作温度 -30~60℃


本公司所销售的BEST牌卫星高频头均保修一年,雷击与人为损坏除外!

BEST卫星高频头可搭载高效KU偏焦馈源适用于大口径KU天线,也可搭载正焦馈源应用在大口径正馈天线。
