ST-1240C波段双本振四输出高频头,数码赛特高频头

更新:2017/3/20 12:10:11      点击:
  • 产品品牌   数码赛特
  • 产品型号   ST-1240
  • 产品描述

    ST-1240四输出卫星高频头是一款可应用于要求不高的中频分配系统以及前端信号源的双本振双极化四输出的卫星高频头,每一个输出端子可以链接功分器分配给多台家用或者工程机型使用 可同时完成对水平垂直...

产品介绍

数码赛特高频头

产品名称:C波段双本振双极化四输出卫星高频头

产品型号:ST-1240

产品品牌:SMARTSAT  数码赛特

产地:中国大陆

产品特点:

ST-1240四输出高频头是一款可应用于要求不高的中频分配系统以及前端信号源的双本振双极化四输出的卫星高频头,每一个输出端子可以链接功分器分配给多台家用或者工程机型使用

可同时完成对水平垂直极化信号的接收,建议搭载1.8~2.4米左右的正馈抛物面天线上使用。

技术特性:

 1.  输入频率(Input Frequency):3.7 to 4.2 Ghz

2. 本振频率(L.O. Frequency):5150/5750MHz(±500 MHz@25℃)

3. 输出频率(Output Frequency):950 to 1450MHz, 1550 to 2050MHz

4.输入端本振泄漏(L.O. Leakage Input Port): 45dBm

5.本振稳定度(L.O. Stability): ±1.5MHz(-40℃to+70℃)

6.噪声系数(Noise Figure):<17°K typ

7.增益(Conversion Gain):>55dB typ

8.增益平坦度(Gain Flatness):±1 dBm(max)

9. 输入驻波(Intput VSWR):2.5:1(max)

10. 输出驻波(Output VSWR):2.0:1(max)

11.输出连接(Output Connector):F-female Connector

12. 输出阻抗(Output Impedance):75Ω

13.极化隔离(Cross Polar Isolation):20dB(min)

14. 镜频抑制(Image Rejection):45 dB (min)

15. 相位噪声(Phase Noise):-75dBc/Hz@10kHz(max)

16. 供电电压(Supply Voltage):

                                 1)11.5-14.0v(Vertical Polarization) ,

                                 2)16.0-19.0v(Horizontal Polarization)

17.工作温度(Operating Temperature):-40℃to+70℃

18. 储藏温度(Storage Temperature):-40℃to+80℃

19. 相对湿度(Relative Humidity):0%-95%

20.重量:0.5Kg

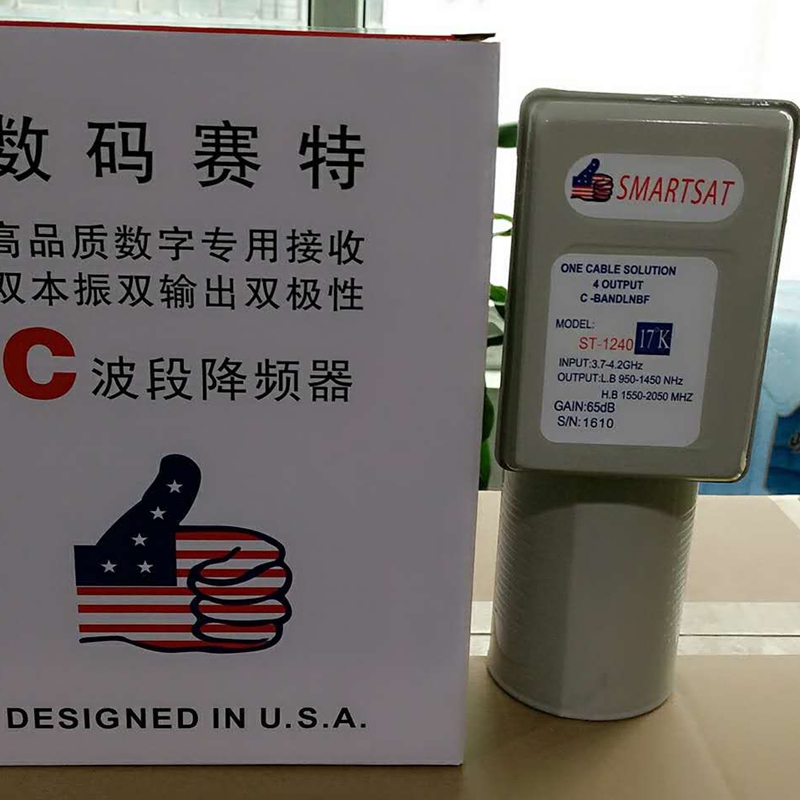

数码赛特ST-1240高频头

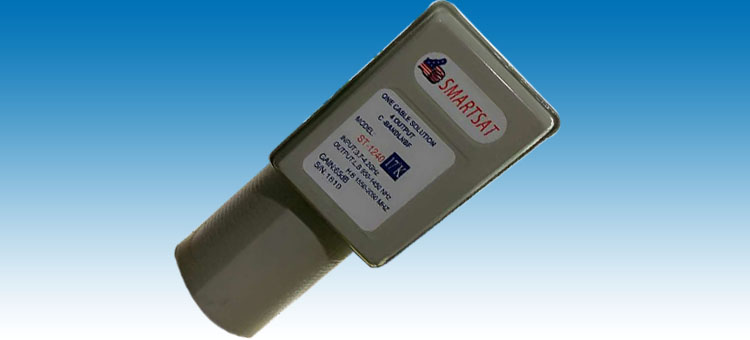

高频头正视图

数码赛特高频头

后视图

广州鼎铭视讯器材有限公司致力于中高端卫星高频头的引进和服务,欢迎选购!
