3.7 米环焦天线,环焦后馈通信天线

更新:2019/6/17 16:47:14      点击:
  • 产品品牌   鼎铭
  • 产品型号   Gstar-12HK
  • 产品描述

    3.7 米环焦天线,座架为 A-E 型桁架式座架,天线采用主副面双赋形设计,高性能馈源,高精度高强度主副面结构,天线性能优良。...

产品介绍

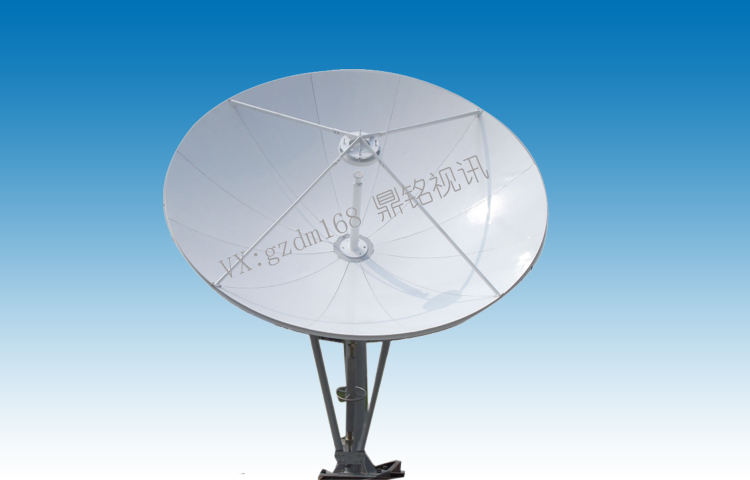

3.7米环焦后馈天线

产品名称:3.7米环焦后馈天线

产品型号:Gstar-12HK(3.7米)

产品概述

3.7 米环焦后馈天线,座架为 A-E 型桁架式座架,天线采用主副面双赋形设计,高性能馈源,高精度高强度主副面结构,天线性能优良。天线座架采用了立柱、三角架组合结构,天线对星操作方便稳定,抗风能力强;天线各组件可互换,为用户安装和维修提供了方便。该天线性能符合 CCIR-580 关于卫星地球站天线的要求。由主反射面、副反射面及副面支撑、辐射梁、中心体、馈源系统、天线座架等组成,可提供手动或电动跟踪方式, 可提供电动极化装置和自撑式馈源,或按客户要求定制。

应用范围:主要应用于金融、期货即时交易、行情信息传输;交通、能源管理系统;远程医疗及会议电视;气象/地震的数据采集预报;信用卡验证、旅馆预定、订票及零售点业务;临时应急通信;跨地域专网和专线;卫星寻呼联网

技术指标:

射频性能指标

电 气 指 标

C-接收

C-发射

Ku-接收

Ku-发射

频率 (GHz)

3.625~4.200

5.850~6.425

10.95~12.75

14.00~14.50

增益 (dBi)

42

45.62

50.9

52.5

驻波 (VSWR)

1.25∶1

1.25∶1

1.25∶1

1.25∶1

带宽 (-3dB)

1.32 °

0.86 °

0.47 °

0.38 °

带宽 (-15dB)

2.75 °

1.73 °

0.91 °

0.75 °

噪声温度

2 Port Feed



2 Port Feed



10 ° 仰角

36K



50K



20 ° 仰角

30K



44K



30 ° 仰角

25K



38K



功率容量



5000W



1000W

接口型式

CPR-229G

CPR-159G/137G



WR-75

馈源插损

0.15dB

0.2dB

0.25dB

0.25dB

端口隔离









收—发

85dB



85dB



交叉极化隔离

35dB(on axis)

35dB(on axis)

35dB(on axis)

35dB(on axis)

轴比 (Ratio)

0.5dB

0.5dB





副瓣包络

球站旁瓣峰的总数的90%不超过如下公式表示的包络值,同时超过包络线的旁瓣峰值不超出包络线3dB

G=29-25logφ dBi (100λ/D≤φ≤20°)

机械特性指标

机 械 性 能 参 数 备 注
主面直径 D=3.7米
副面直径 D=0.407米
方位旋转范围 ± 60° 连续细调
俯仰旋转范围 5°~90° 连续细调
跟踪方式 手动或电动
表面精度 0.5mm(r.m.s)
再装精度 0.6mm(r.m.s)
重量 600kg
喷漆 白色

环境特性指标:

环 境 特 性 参 数
工作风速 72Km-97Km/h
生存风速 200Km/h
环境温度 -50°~60℃
相对湿度 0%~100%
抗震能力 0.3 G ¢ s(水平),0.15 G ¢ s(垂直)
冰雪载荷 13mm裹冰正常工作,25mm裹冰不破坏
