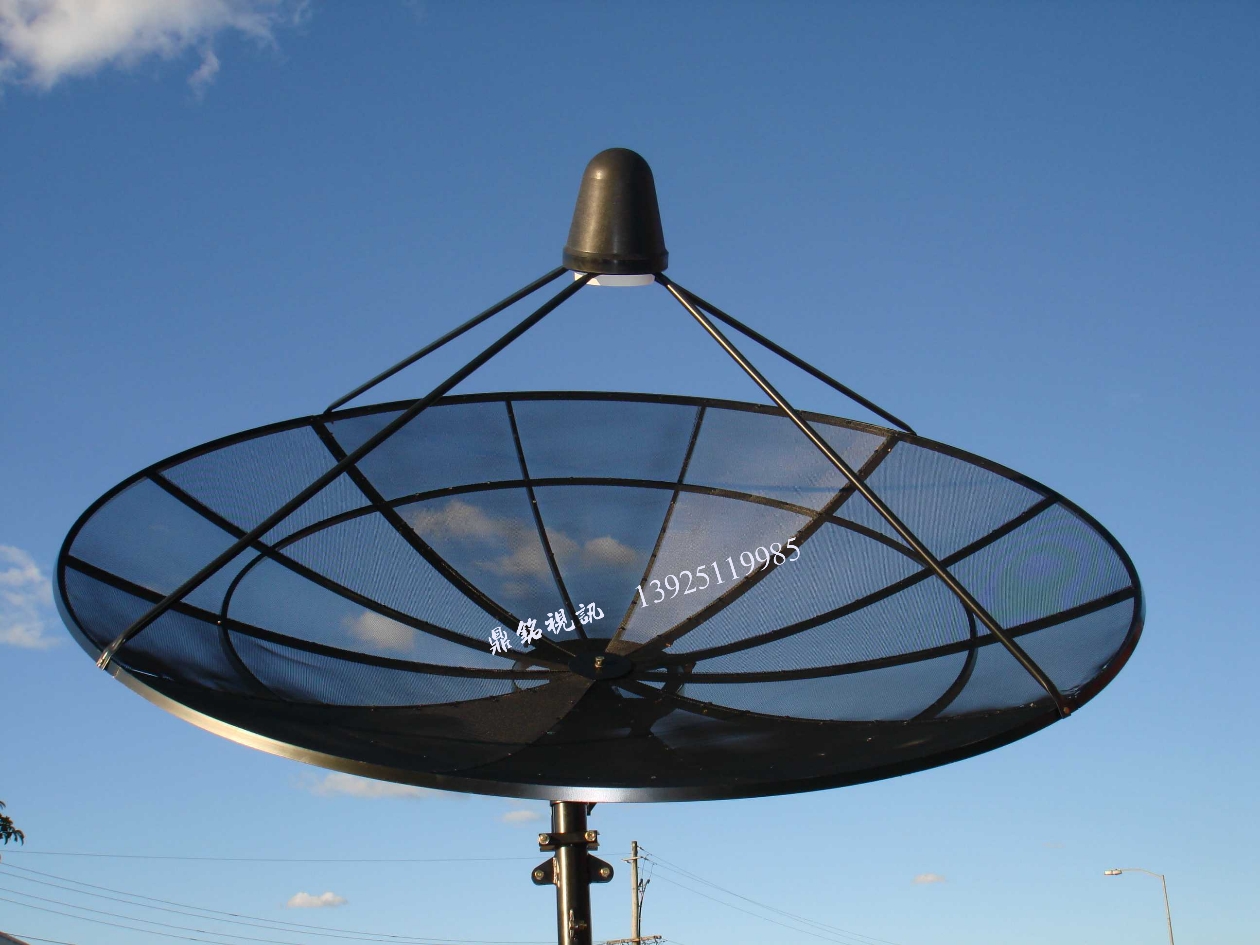

Gstar-6.5 1.8米网状天线,铝合金网状天线

更新:2014/3/30 15:34:04      点击:
  • 产品品牌   Gstar 鼎铭
  • 产品型号   Gstar-6.5
  • 产品描述

    我们生产包括:1.8米,2.3米,3.0米,3.7米,4.5米极轴网状卫星天线,4.9米,6.1米,7.2米,9.0米高精度定向网状卫星天线,19DB,21DB,25DB MMDS天线,除了生产Gst...

产品介绍

网状天线

 Gstar系铝合金网状天线  具备优越性能,如:铝合金网制造采用国际标准 S/C /Ku兼容超高精度超高性能 快捷安装防腐防锈 可靠耐用 具备如下特色:

   豪华设计选用国际流行的黑色网状设计,表层采用最新型哑光喷涂工艺处理,外形豪华美观,历久常新更使阁下的建筑增添气派。

   S/C/Ku兼容网面采用美国设计的高强度S/C/KU铝合金网制造,确保接收各频段的最佳性能。



三重防锈防腐蚀处理

所有钢件均采用"磷化"、"电镀"、"耐候户外型树脂喷涂"三重防腐处理达到密封防锈力特强,即使耐锈的铝合金表层也采用喷涂处理,最适合沿海地区暴露在腐蚀性海风的环境下使用。



快速简易安装设计:

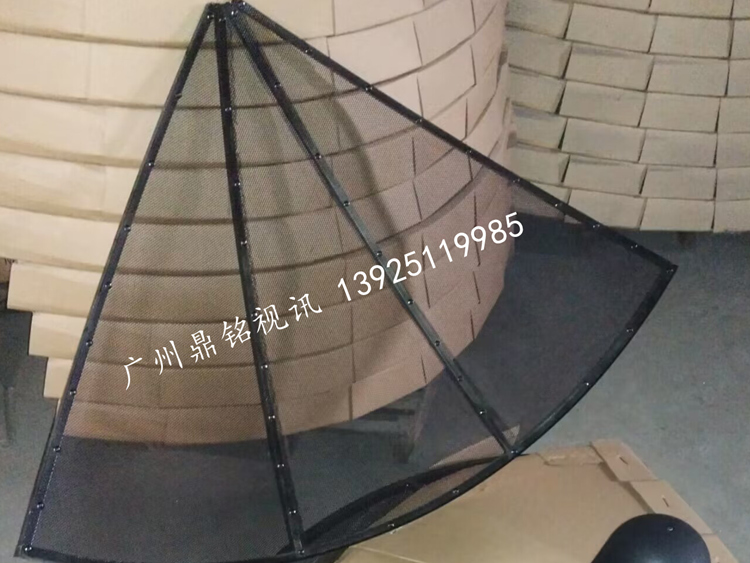

反射器采用分瓣设计,每一瓣的网面和骨架已经铆装完毕,无须现场插装网片安装更轻松方便,减少安装时间,并提高网面和骨架的连接强度,降低安装人员的技巧对安装精度的影响。

 ☆ 全铝合金坚固反射器:反射器骨架用高强度铝合金制成,上高强度铝合金网面,因而具有优越的抗风能力,持久耐用。

中间支撑环:在天线龙骨间焊接中间支撑环,相当于将天线结构中薄弱那部分加强,这种设计也使网构成符合设计要求的曲线,增加天线的功效和增加反射能力。

经受考验的防风结构:全铝网状反射器的低风阻抗风设计令天线更轻巧,风阻更小,抗风能力更强,如在楼顶屋面安装,可使天线重量和台风对屋面造成的影响降到最低点。

独特Bridge-Rib式龙骨设计

独特Bridge-Rib式设计比传统的中空龙骨强度更高,确保天线坚固、耐用。

天线可使用MMDS一体化降频器亦可用高效馈源接分体降频器超远程接收

网状天线除可用于2.3G—2.7G MMDS信号远程接收、1.0G—2.9G调频微波远程接收外还可在广东大部份地区接收香港UHF电视信号让你接收到原汁原味的精彩节目。

技术指标:

Type
4 sections
Operating Frequency
1.0-13GHz
Diameter
71(1.8m)
Reflective Material
Rolled Expanded
C/Ku Mesh
F/D Ratio
0.38
Feed
Prime Focus Quad Feed Support
Pole size
3.0"(76mm
Focal Length
27"(685mm
Gain 4.2GHz
36.0dBi
Gain12.2GHz
45.0dBi(No Guarantee
First Petal-side Level
≤ -16
Point Adjust Range
Pitch Attitude:0~90°Orientation:0~360°
Net Weight
MT-180: 42lbs.(19kgs)
FIX-180: 29lbs.(13kgs)
Shipping Size
0.150 CBM
Standard MountRing Size
4point, 16(40cm)
