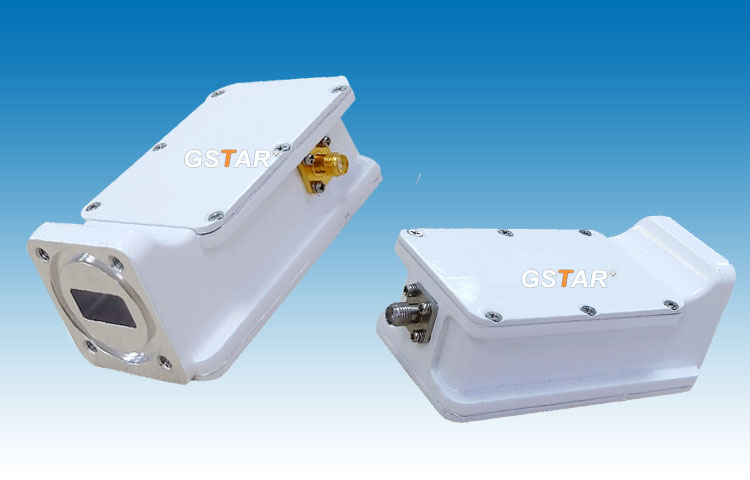

Ku波段低噪放 Ku波段LNA DM-KU80S
- 产品品牌 鼎铭
- 产品型号 DM-KU80LNBS
- 产品描述
Ku波段低噪放 Ku波段LNA...
产品名称：Ku波段低噪放 Ku波段LNA
产品型号： DM-KU80LNAS
产品概述：DM-KU80LNAS KU波段低噪声放大器是用于 KU 波段 VSAT 远程射频终端的低噪声放大器和块下变频器（外部参考）
DM-KU80LNAS KU波段低噪声放大器由输入放大模块、输出放大模块、电源模块、波导接头和同轴接头组成,输入放大模块和输出放大模块采用级联的方式连接,电源模块同时对输入放大模块和输出放大模块进行供电。
DM-KU80LNAS KU波段低噪声放大器输入端为波导接头,能够与波导传输线进行直接连接。整个生产装配过程均采用先进的微组装工艺,减小了尺寸的同时也保证了器件的良好性能。
DM-KU80LNAS KU波段低噪声放大器波段超低噪声放大器具有噪声低、增益高、体积小、重量轻等优点,在工作频段内稳定性能好、工作温度范围广,具有广泛应用前景。
产品 特 点： ■ 极低噪声温度 ■ 扩展频率定制 ■ 功耗低，性价比高 ■ 输入端低损耗波导隔离器
可选功能： ■ 1:1或1:2冗余备份功能 ■ LNA电源监控
技术数据
|
型号 |
频率范围(GHz) |
噪声温度 |
增益(dB) |
波动(dB) |
驻波比 |
说明 |
|
DM-Ku80LNAS |
10.70-12.75 |
80K |
55 |
≤±1.5 |
1.35/1.5 |
输入端波导隔离器 |
|
参数 |
性能 |
|
工作温度范围内增益变化 |
≤±1.5dB |
|
恒定温度下的增益稳定度 |
±0.1 dB/小时 |
|
±0.2 dB/24小时 |
|
|
P1dB输出功率 |
≥10dBm |
|
最大不损坏输入功率 |
0dBm |
|
杂散 |
≤-60dBc |
|
工作电压/电流 |
+15VDC (DC 12V～18V)，约80mA |
|
外形尺寸/重量 |
带波导隔离器： 117mm×53mm×40mm，460g |
|
不带波导隔离器：92mm×53mm×40mm，400g |
|
|
接口 |
输入：波导BJ120对应法兰FBM120（WR75-G） |
|
输出：SMA-50K（或N-50K可选） |
|
|
供电：SMA-K（或航空插头可选） |
|
|
工作温度 |
-40℃～+60℃ |
|
工作湿度 |
5%～100% |
