HS-1057B Ku波段锁相环高频头,HS-1057B Ku Band PLL LNB

更新:2018-4-11 17:00:37      点击:
  • 产品品牌   Norsat
  • 产品型号   HS-1057B
  • 产品描述

    NORSAT HS-1057B Ku Band PLL LNB ±5 kHz为广电行业专用锁相环技术制造的卫星高频头,在国内各电视台及监测站长时间使用,其稳定性为国际领先水平,完全满足广播电视卫星通讯...

产品介绍
HS1057B

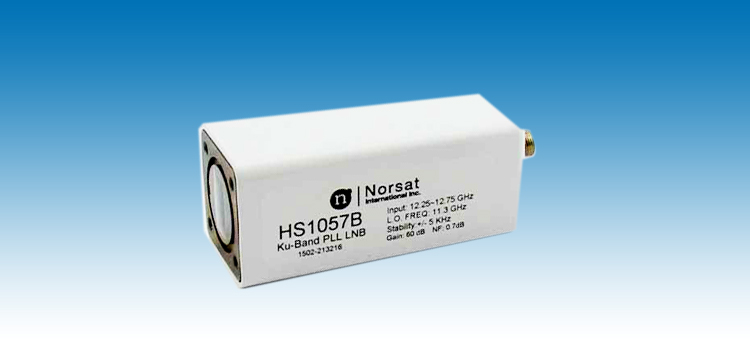

产品名称诺赛特卫星高频头(锁相环)

产品型号:HS-1057B Ku Band PLL LNB

产品特点:

NORSAT HS-1057B Ku Band PLL LNB ±5 kHz为广电行业专用锁相环技术制造的卫星高频头,在国内各电视台及监测站长时间使用,其稳定性为国际领先水平,完全满足广播电视卫星通讯等信号接收的需求。
加拿大Norsat公司制造的C波段和Ku波段系列卫星高频头向着高频段、多频段、多卫星接收、小尺寸方向发展。
HS-1057B Ku Band PLL LNB高频头以其小功耗、高增益、抗干扰、抗马赛克以及由耐恶劣环境的材料制造的特点也成为高品质卫星高频头的衡量指标。
HS-1057B Ku Band PLL LNB高频头可以在-400C至+750C,相对湿度在0-100%,降雨等级在60mm/Hour环境下工作。
HS-1057B Ku Band PLL LNB高频头在出厂时都经过美国军事质量控制标准的完全测试,平均故障间隔时间大于300000小时。

产品指标:
输入频率Input Frequency: 12.25 - 12.75 GHz
输出频率Output frequency:0.95-1.45GHz
本振稳定度L.O. Stability: ±5 kHz to ±2 kHz

噪声系数Noise Figure: 0.7dB typical
输出类型Output Connector: F-Type Female
本振频率L.O. Frequency: 11.3GHz
增益Conversion Gain: 60 dB typical
相位噪声Phase noise -75 dBc/Hz @ 1 kHz offset
                             -80 dBc/Hz @ 10 kHz offset
                             -95 dBc/Hz @ 100 kHz offset
输入驻波比Input VSWR & Output VSWR 2.3:1
 输出驻波比Output P1dB   5 dBm
工作电压Power requirements            +15 to +24 V le
工作电流Current drain             200 mA
波导接口Input Waveguide            WR75

输出阻抗Connector Type Type F female  75 欧姆

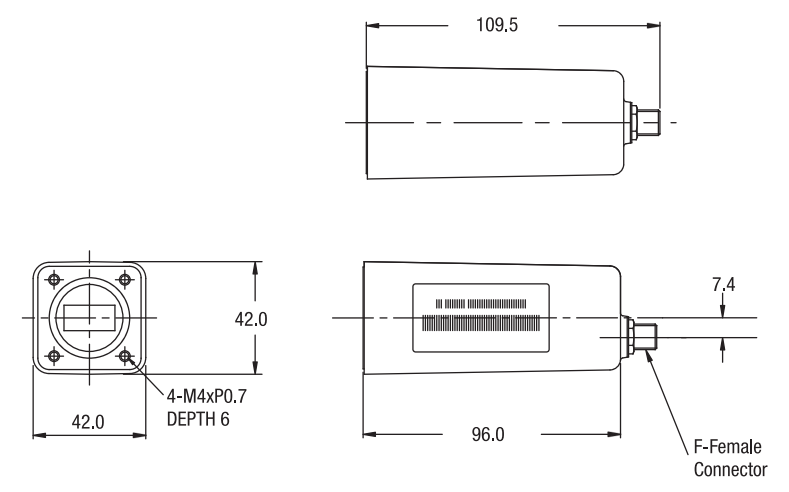

外形尺寸  110 (L) x 42 (W) x 42 (H) mm

               (4.3 x 1.7 x 1.7 in)

重量Weight:300g / 10.6 盎司
工作温度emperature Range -40°C to +60°C


 HS1057B
