3200F-BPF-6抗5G干扰高频头

更新:2020/4/13 4:15:37      点击:
  • 产品品牌   Norsat
  • 产品型号   3200-BPF-6
  • 产品描述

    3200F/N-BPF-6内嵌滤波器高频头是Norsat为了抵御5G基站信号对卫星地球站C波段信号干扰而推出的的低噪声下变频器(高频头)加上带通滤波器为卫星通信提供稳定信号接收,同时在C波段抑制地面干...

产品介绍

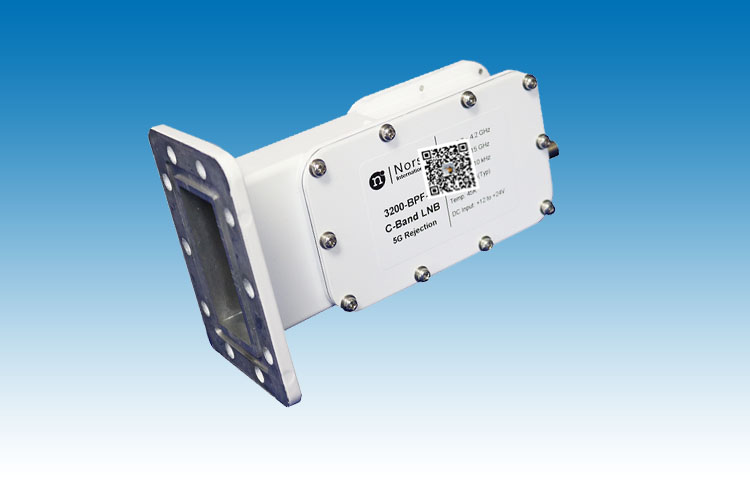

3200F-BPF-6

产品名称:内嵌滤波器抗5G干扰高频头

产品型号:3200F/N-BPF-6

产品描述:

3200F/N-BPF-6内嵌滤波器高频头是Norsat为了抵御5G基站信号对卫星地球站C波段信号干扰而推出的的低噪声下变频器(高频头)加上带通滤波器为卫星通信提供稳定信号接收,同时在C波段4000~4200MHz频段内抑制地面干扰。

3200F/N-BPF-6内嵌滤波器高频头是Norsat提供优质的性能和可靠性在最小的形式因素可能。

Norsat品牌作为业界领先的高性能微波器件供应商,有近四十年高频微波领域的制造经验,可以提供3年的保修期,让用户后顾无忧。

产品数据:

KEY SPECIFICATIONS

Product Family

3000F/N-BPF-6 Series

Band

C-Band

LO Type

PLL

# of onboard LOs

Single-band

LO Stability

± 25 kHz max.

Noise Figure

60K

Input Frequency - Band 1

C-Band: 4.00 - 4.20 GHz

Output Frequency 1

L-Band: 950 - 1150 MHz



RF SPECIFICATIONS

LO Frequency 1

5.15 GHz

Phase Noise @ 1KHz offset

-80 dBc/Hz

Phase Noise @ 10KHz offset

-85 dBc/Hz

Phase Noise @ 100KHz offset

-95 dBc/Hz

Conversion Gain

55 - 70 dBm

Input VSWR

2.2 : 1

Output VSWR

2.5 : 1

Output P1dB compression point

9 dBm



ELECTRICAL SPECIFICATIONS

Power Requirements

12 - 24 V

Current Drain

400 mA



INTERFACE SPECIFICATIONS

RF Input Connector

CPR 229G waveguide grooved

RF Output Connector

F-75 Ohm



ENVIRONMENTAL SPECIFICATIONS

Temperature - Operational

-40 to +60°C

Temperature - Storage

- 40 to + 80°C



PHYSICAL SPECIFICATIONS

Dimensions (L x W x H)

159 x 98.5 x70 mm

Weight

500 g
