- 产品品牌 嘉顿 GARDINER
- 产品型号 GARDINER-3605（25°K）
- 产品描述
GARDINER高频头系列之嘉顿25K广播级C波段数字高频头...
产品名称：C波段单极化卫星高频头
产品型号：GARDINER-3605（25°K）
产品概述：GARDINER高频头系列之嘉顿25K广播级C波段数字高频头，单极化卫星高频头
广泛应用于广播电视台站、气象、酒店、宾馆、学校以及科研机构的专业级卫星高频头，品质稳定可靠
需要搭载单极化或者双极化分体馈源、或者环焦后馈的接口才可使用，其增益较一体化高频头高，稳定性也好很多，是很多行业工程师的首选
技术数据
|
输入 |
|
|
输入频率 |
3.40-4.20GHz |
|
噪音系数 @23℃ |
25°K |
|
输入射频电平 |
-100 至 -55dBm |
|
图像载波抑制 |
>45dBc. |
|
交叉极化隔离度 |
35dB 最小 |
|
输出 |
|
|
输出频率 |
950-1750MHz |
|
输出阻抗 |
75 欧姆 |
|
输出 VSWR |
<2.0:1 最大 |
|
增益 @23℃ |
65dB 典型值 |
|
增益平整度 |
±3dB |
|
增益波动 |
1.0dB p-p 最大 |
|
三次截取点（ IP3 ） |
+10dBm 最小 |
|
1 dB 压缩点（ P1 dB ） |
+5dBm |
|
本振: |
|
|
LO 频率 |
5150MHz |
|
频率稳定度 （ -40 至 +55℃ ） |
±1.5MHz |
|
输入端 LO 辐射 |
-45dBm 最大 |
|
相位噪声 |
@1kHZ <-75dBc/Hz 最大 |
|
@10kHZ <-80dBc/Hz 最大 |
|
|
@100kHZ <-100dBc/Hz 最大 |
|
|
直流供电: |
|
|
直流电压（由 IF 电缆输入） |
11-21V |
|
直流电流 |
160mA 最大 |

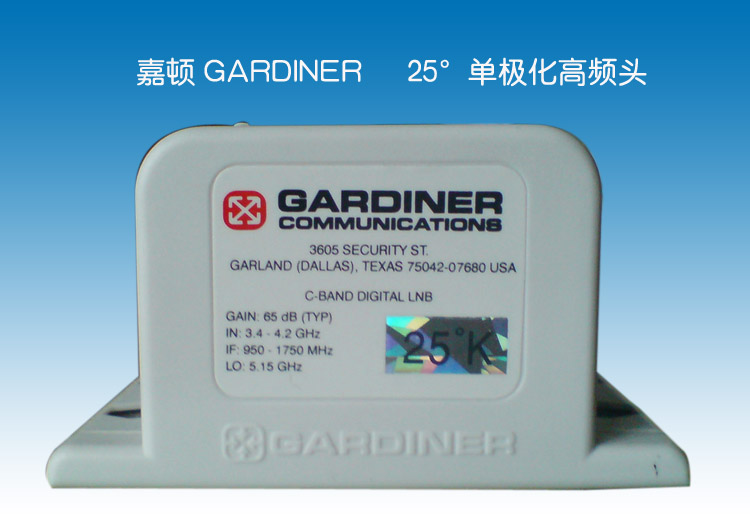

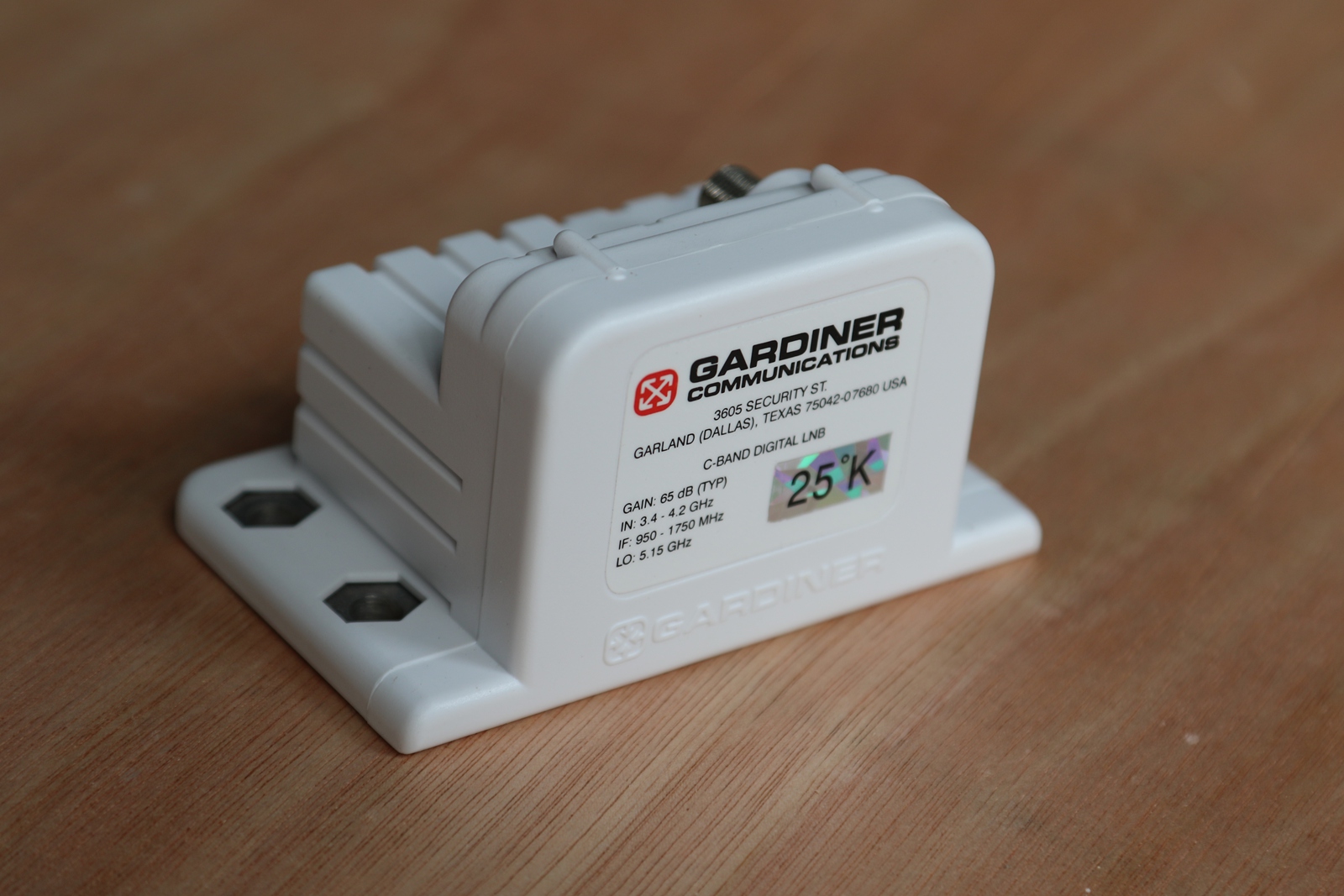

请认准实物图，凡是图片上加电话号码的基本都是盗我们图片的假货商家
我们可提供全系列GARDINER嘉顿全系列工程用C波段单极化卫星高频头：25°K ，23°K ，20°K ，17°K ，以及要求不是很高的中频系统专用嘉顿双本振双极化单输出高频头GCF-5750等
欢迎广大从业人士购买！
