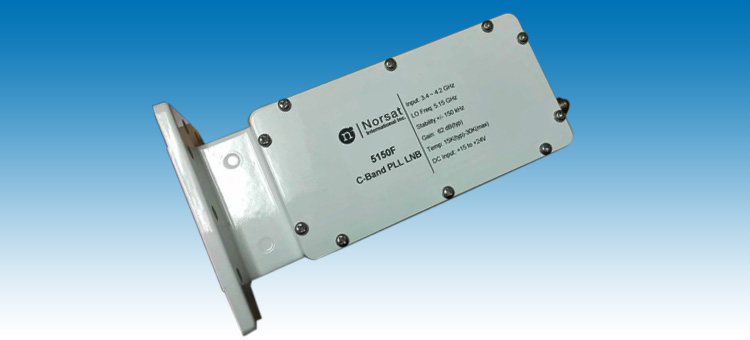

产品型号：Norsat-5150F C-Band PLL LNB C波段锁相环单极化高频头

产品特点：Norsat-5150F是一款基于锁相环技术制造的C波段单极化卫星高频头，广泛应用于广播电视台站的讯号接收，品质稳定可靠。

技术指标：

 输入频率Input frequency (GHz)： 3.4 – 4.2 GHz
 本振频率L.O. frequency (GHz)： 5.15 GHz
 输出频率Output frequency (MHz) ：950 – 1750 MHz
 频率稳定度L.O. stability： ±50 kHz – ±100 kHz
 噪声温度系数Noise temperature ：15 K typ., 30 K max.
相位噪声Phase noise  ： -65 dBc/Hz @ 1 kHz offset
                                  -80 dBc/Hz @ 10 kHz offset
                                  -95 dBc/Hz @ 100 kHz offset
输入输出驻波比Input VSWR & Output VSWR： 2.3:1
增益Conversion gain ：   62 dB typical
                               55 dB min
                            70 dB max
输出压缩功率Output P1dB 10 dBm
工作电压Power requirements： 12 - 24V DC supplied through

                                              center conductor of IF cable

工作电压Current drain ：250 mA
输入波导管Input Waveguide CPR： 229G
外形尺寸Dimensions ：190 (L) x 115 (W) x 78 (H) mm
                                           (7.1 x 4.0 x 2.8 in)
重量Weight 580 g / 20.5 oz
工作温度Temperature Range -40°C to +60°C

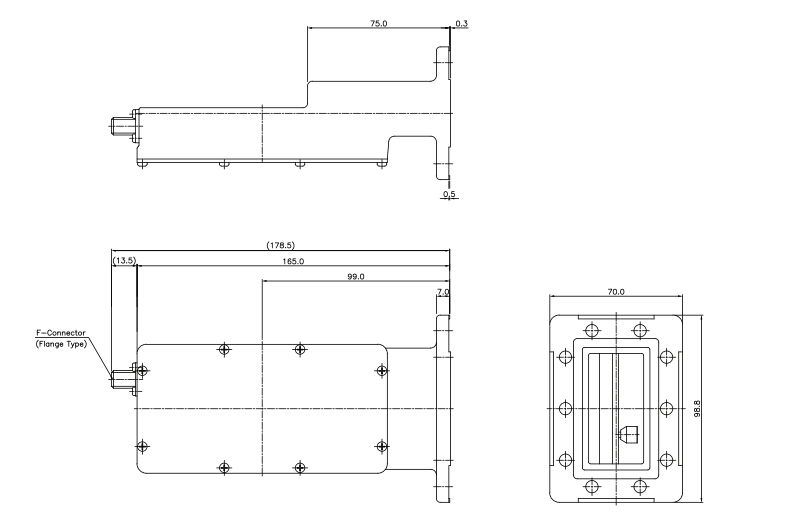

Norsat-5150F卫星高频头外形尺寸图

Norsat-5000系列高频头型号注释
